XZDFC-12系列智能型电磁阀控制箱（又称电磁阀控制装置）应用在内蒙古某铝自备电厂 2×330MW机组凝结水精处理系统
无锡市兴洲仪器仪表有限公司、无锡市胡埭仪表厂研制、制造的XZDFC-系列智能型电磁阀控制箱在1000MW、600MW、330MW、机组凝结水、水处理、化水处理等等技术工艺场合得到很好的应用。
无锡市兴洲仪器仪表有限公司与内蒙古某铝自备电厂工程建设热控技术处签订了XZDFC-系列智能型电磁阀控制箱的技术规范。供应严格按技术规范制造、需方严格按制订的技术规范进行接收、验收。
技术规范
1、概论
XZDFC-系列智能型电磁阀控制箱的技术协议适用于电厂2×330MW机组凝结水处理所有箱、柜的供货、技术指导、调试、验收等等方面的技术要求。本技术文件提出的是最低限制的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，无锡市兴洲仪器仪表有限公司应保证提供符合本技术文件和有关最新工业标准的产品。同时必须满足国家的有关安全、环保等强制性法规，标准的要求。双方在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
2、规范和标准
本技术文件中涉及的所有规范、标准或材料规格（包括一切有效的补充或附录）为最新版本。
GB11920-89《电站电气部分集中控制装置、应用技术条件》
GB4720-84《低压电器电控设备》
JB616-84《电力系统二次电路用屏（台）通用技术条件》
IEC144《低压开关和控制设备的外壳防护等级》
NEMA-ICS4《工业控制设备及系统的端子板》
NEMA-ICS6《工业控制装备及系统的外壳》
3、技术要求
需方提供的控制盘、柜和按钮站为安装在它们内部或上面的设备提供环境保护。即能防尘、防滴水、防潮、防结露、防昆虫及啮齿动物，能耐指定的高、低温度以及支承结构的振动、控制盘、柜应符合IP56防护标准，并能适应现场环境（温度、湿度、电磁波强干扰、防油、耐防腐蚀等）的技术工艺要求。
盘、台、柜的设计、材料选择和工艺使其内、外表面光滑整洁、没有焊接、铆钉或外侧出现的螺栓顶头，整个外表面端正光滑。
盘、柜有足够的强度能经受住搬运、安装和运行期间短路产生的所有偶然应力。所有金属结构件应牢固地接到结构内指定的接地母线上。
盘、柜应有通风装置、以保证运行时内部温度不超过设备允许温度的极限值。如盘、柜仅靠自然通风会引起封闭件超温或误动作则提供强阻通风或冷却装置。
墙挂式按钮站高度不应超过1200mm。控制柜尺寸为：600×300×1000mm，色标由业主方确定。

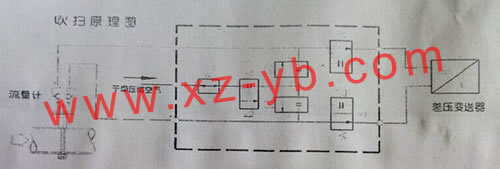

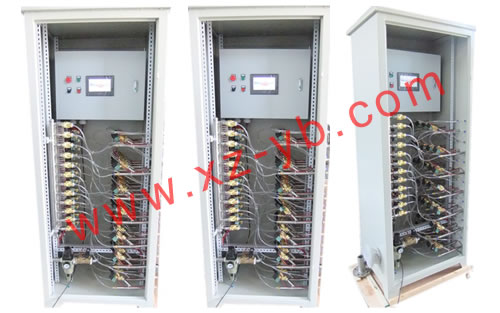

立式智能电磁阀控制装置的尺寸为：800×2000×600mm。
控制盘和控制柜内部应提供有220V· AC照明灯和检修电源设备（三孔和二孔电源插座），在门内侧有电源开关。应留有一定数量的备用电源开关和端子。
盘、柜内设有独立的PLC直流地；机壳安全地；电缆屏蔽地接地端子，与结构内部未接地电修板在电气上隔离。
PLC-采用西门子ST-200CN；电磁阀：阿斯卡。过滤器采用进口：FESTO产品。
就地控制仪表盘（箱）内部若混装动力回路和弱电信号回路，应将两种回路所关联的设备、端子牌和连接导线分开布置，并应有防止干扰的屏蔽措施及便于检修的安全措施。接线端子采用菲尼克斯凤凰系列产品。
盘内设置电源开关，指示灯、操作按钮、继电器等电气设备，选用施耐德公司的产品、端子选用魏德米勒的产品。
3.1电磁阀箱
3.1.1柜型：前面单开门，后面不开门；可底座安装，也可墙挂安装；底部进出线。
3.1.2材质：采用钢板喷塑制板。钢板厚度不低于2mm。柜体框架不低于3mm。
3.1.3立式：800×2000×600mm；
墙挂式：1000×600×300mm。
3.1.4端子：柜内所有端子采用魏德米勒端子。每组端子排前所有标志端子。柜子内留有充足的空间，端子安装在易于接线的地方，使维护人员-方便的接线，汇线和布线。
3.1.5气源管能采用PVC软管的快速按头和PVC软管，方便更换和调整；穿板接头采用不锈钢按头；材质:304，外接：Φ8×1不锈钢管。
3.1.6柜内所有元器件（断路器、接触器）采用施耐德产品、按钮、电气开关、指示灯采用施耐德产品、继电器采用OMRON产品。
3.1.7箱体色标：GY09冰灰
无锡市兴洲仪器仪表有限公司设计研制的XINGZHOU®牌产品严于律己、精益求精，一切为客户着想，满足客户的一切技术、工艺要求。提高产品的技术性、先进性、精确度性、稳定性、可靠性、安全性、环保型。现在产品在全国应用的覆盖率就说明了这一点。
无锡市兴洲仪器仪表有限公司研制生产的XZDFC-04-10型智能电磁阀控制装置在宁夏大坝发电2×1000MW发电机组上应用：

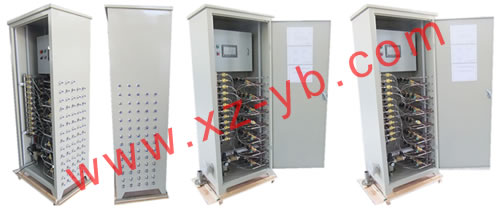

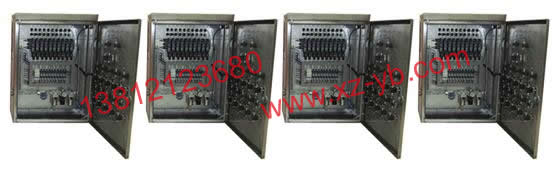

XZDFC-04-10型10回路智能电磁阀控制装置

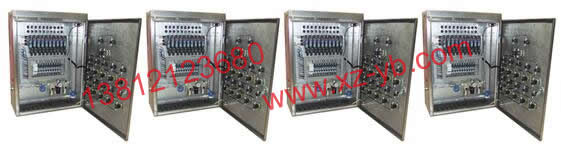

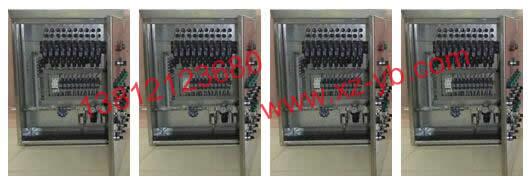

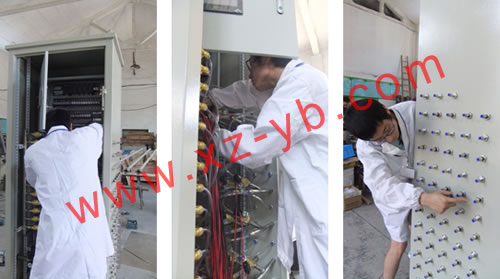

XZDFC-04-10型10回路智能电磁阀控制装置内部结构图
XZDFC-04-10型10回路智能电磁阀控制装置内部结构图
XZDFC-04-10型10回路智能电磁阀控制装置内部结构图

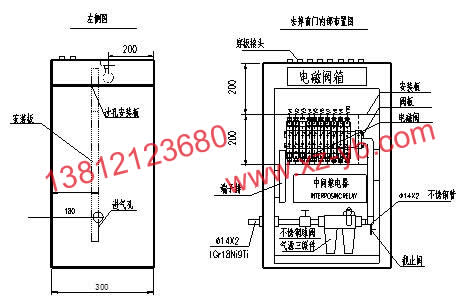

XZDFC-04-10型10回路智能电磁阀控制装置右侧面图
XZDFC-04-10型10回路智能电磁阀控制装置左侧面图
XZDFC-04-10型10回路智能电磁阀控制装置反面图

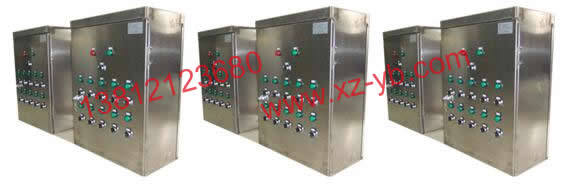

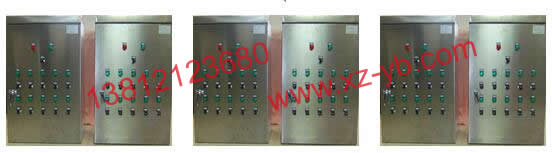

XZDFC-04-10型10回路智能电磁阀控制装置正面图
XZDFC-04-10型10回路智能电磁阀控制装置
XZDFC-04-10型10回路智能电磁阀控制装置
XZDFC-04-10型10回路智能电磁阀控制装置

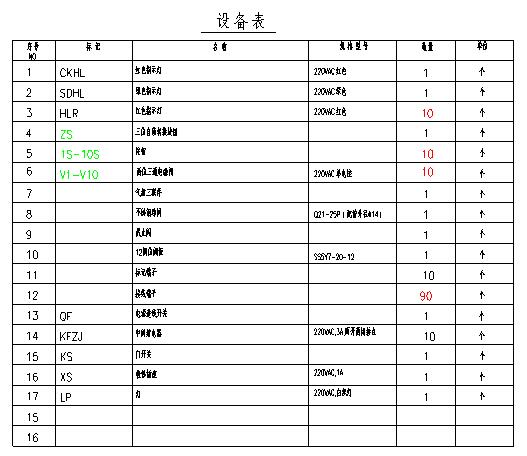

见上图：
1.
阀箱尺寸800X600X300（HxWxD）,采用支座架装。气源母管（φ14X2）侧面入轨，气源支管（φ8X1）顶部进出。线缆底部进出。
2. 电磁阀为220VAC，DN6，2位3通。
3. 线缆底部进出，线缆外径参照电缆样本，按照7芯。
4. 该区域非防爆区。
5. 如图。
3.5.1. 电磁阀箱及电磁阀
3.5.5.1. 设计要求
1) 电磁阀箱应注意为安装在其上或其中的设备仪器提供环境保护（IP65），主要保护内容有：
a. 灰尘
b. 滴水(室外的雨水)
c. 潮湿,凝结水
d. 虫、鼠害
e. 高温,低温(按规定)
f. 支撑结构的振动
g. 腐蚀环境(室外)
h. 危险区域的防爆
i. 危险区域的控制盘应为特殊材质的防爆结构。
2)
应设计用牢固的材料制作，要保证在30年工程寿命内无需维护或最小量维护，需要在30年设计寿命内更换或维修的部件在设计时要考虑在现场容易更换和维修。
3) 所有盘、柜（除接线盒外）应在生产厂完成内部安装接线，并在生产厂完成调试。
3.5.5.2. 特性
1) 对于现场导管预留开孔和检查开孔应提供可开启的密封盖子，用于防止运输和安装期间灰尘、液体和其它物体进入。
2) 所有金属件应该与接地母线相连，但通过钢结构与电厂接地相接的小型柜除外。
3)
投标方应在盘柜中保留20%的端子空位,以便其它设备输入、输出信号接口时用,输入/输出的接口功能清单应由招标方根据设备规范提出。
4) 电磁阀箱可满足远方/就地控制的要求，应装设就地／远方切换开关。
5) 电磁阀箱应为每个电磁阀配备1个中间继电器，继电器触点为DPDT。
6) 电磁阀采用单电控型，电压等级为220V
AC。所有电磁阀采用FESTO、ASCO、SMC等同类型产品，以最高价计入总价，最终由招标方确定。
3.5.5.3. 结构要求
1)
电磁阀箱采用304不锈钢制作，厚度不小于2mm。能抗得住运输、安装之中产生的应力或在运行中产生的短冲击，有足够的加强度，保证表面平整，限制振动及保持刚度。
2) 电磁阀箱表面应平整、光滑，尽量使波纹、起皱和弯曲减少到最低限度。
3)
所有电磁阀箱的背部应装有全高度门，这些门应有凸缘,采用隐蔽型铰链和可卸式销门对凸缘全部加垫,门开启角度至少为110°。门在全开的拆卸的状态下要有足够的刚度使之不变形或中心凹陷，如果控制板宽度超过92公分，应设计成双开门。在需要采用双开门的地方，中间不能加门档或框，也不能用梯级形门。门上应有三点式门栓和锁柄(T或L形)。应有合适的机构能使门保持在打开时为全开状态。
4) 电磁阀箱配供的气源截止阀、过滤器、面板操作按钮采用国产优质产品。
5) 控制盘柜开口开孔的尺寸公差应开口边缘为方形、平滑。
6) 组件采用隐蔽式固件固定在盘上，便于从盘的前方拆装。
7) 控制盘的进线口应放在下部，以便直接与可拆卸的分盘，组件或其它设备连接。
8) 留出的空间不能被永入性横向框架支撑物占用，否则会妨碍设备的安装。
9) 不能使用易燃和易使火蔓延的材料，设备应能在万一发生火灾时能有效地防止火蔓延，使损失尽量减小。
10)
非金属元件,如：端子排、导线、电缆等的绝缘部分、导线槽、电缆夹、油漆及其它涂料，及类似物品应采用不易燃烧的或能灭火材料制造。PVC(聚氯乙烯)不能作为导线的绝缘材料。即使是延缓燃烧型材料，也只限于应用在电子元件上，承包商应以书面资料来证明他所使用的材料。
11)
在使用不易燃材料时，如该材料会在燃烧时散发腐蚀性气体、灰尘、浓烟、或其它危险性气体和一氧化碳化学物质，那么这些材料尽量少用。
12) 箱柜内的空气在运行时的温度不应超过设备正常运行的温度极限。
13)
设备在盘、柜中散发的热量可能引起元件过热,或使元器件产生误动作,影响运行效果，且自然通风已不能解决问题时，则必须提供强迫通风或冷却设备。
14)
为保证足够的空气流量，应设置通气孔，其进口处应有网罩，或百叶窗,另要加装可进行清洗的永入性过滤系统，出口也要用网罩。
15)
柜内安装的设备应按下面方式安排:要能方便的拆卸下来进行维修和校验工作，而不需断开任何脉冲管(导管)，也不能影响邻近设备的工作，在柜内安装的设备应对终端和调整设备作出标志且清晰可见，并且要做到不用专用工具便可对其进行操作。
16) 单个系统和设备组件应由隐式紧固件固定，且便于维修时从正面拆下。
3.5.5.4. 供货范围：大坝电厂一、二期补给水改造部分阀箱
| 序号 |
名称 |
单位 |
尺寸 |
合计 |
备注 |
| 1 |
电磁阀箱 |
个 |
10阀回路800X600X300（高X宽X深） |
10 |
|
