JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统

一、系统概述
   无锡市胡埭（dAi）仪表厂研制、生产的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统利用GPRS无线网络平台，将供热热网中的每个热网用户、热电厂以及热水换热站的用蒸汽或热水参数通过二次仪表、GPRS/CDMA模块发到热网监控中心热网服务器上的数据库上。并通过监控软件，对热网用户数据进行实时监控，并具备报警、趋势记录、结算累计、统计分析等多项功能, 来实现现场参数的采集、调度室与各换热站的数据实时通讯控制，可以很好的解决许多存在的问题，可以有效提高供热系统的自动化控制水平，并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。

二、系统组成
   本系统主要由以下几部分组成：
   1.监控中心：（计算机、热网监控系统软件）
   2.通信网络:（基于移动或者电信的通信网络平台）
   3.GPRS：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心）
   4.测量仪表：（流量积算仪、流量计、温度传感器、压力传感器等）

三、GPRS方式：
   无锡市胡埭（dAi）仪表厂研制、生产的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统采用B/S结构，通过Internet互连网和GPRS网落接收现场换热站的数据，进行热用户的数据分析、显示、查询、统计、报表打印等功能，给用户提供一个直观、简单的操作平台。
   无锡市胡埭（dAi）仪表厂研制、生产的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统利用GPRS采集现场仪表信号，通过GPRS/CDMA2G网络传输到监控中心，让客户可以在网络上实时了解现在用气情况（包括手机也能实时观看数据）。

四、无锡市胡埭（dai）仪表厂研制的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统技术方案
1.系统概述
   JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统利用GPRS无线网络平台，将供热热网中的每个热网用户、热电厂以及热水换热站的用蒸汽或热水参数通过二次仪表、GPRS/CDMA模块发到热网监控中心热网服务器上的数据库上。并通过监控软件，对热网用户数据进行实时监控，并具备报警、趋势记录、结算累计、统计分析等多项功能, 来实现现场参数的采集、调度室与各换热站的数据实时通讯控制，可以很好的解决许多存在的问题，可以有效提高供热系统的自动化控制水平，并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。
2.系统组成
1、本系统主要由以下几部分组成：
   ◆ 监控中心：（计算机、热网监控系统软件）
   ◆ 通信网络:（基于移动或者电信的通信网络平台）
   ◆ GPRS：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心
   ◆ 测量仪表：（流量计、流量积算仪、电镀阀、温度传感器，压力传感器）

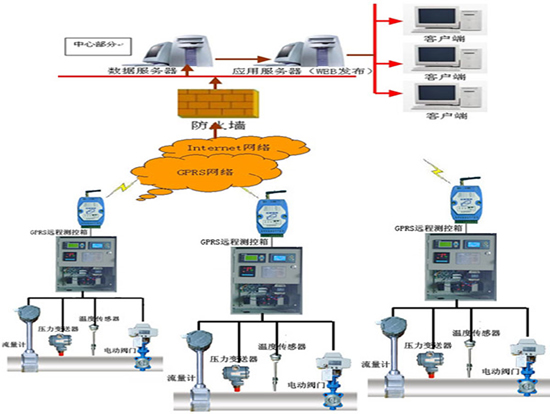

2、系统结构图：




3.硬件简介
1、 GPRS/CDMA DTU基本功能及特点：
   ◎ 内嵌TCP/IP协议、用户数据完全透明传输；
   ◎ 具有自动登陆网络、断线自动重连的功能，用户免于维护数据链路；
   ◎ 参数设置可以通过电脑或手机远程设置、更改；
   ◎ 双重看门狗设计，长期运行不会死机；
   ◎ 用户数据接口为RS232或RS485，速率可调；
   ◎ 支持GSM拨号、短信数据传输方式，用户数据可选短信、GPRS/CDMA网络双通道数据通信；
   ◎ 128K用户数据缓冲；
   ◎ 具有信号强度显示、网络连接和数据收发指标灯；
   ◎ 标准工业模块和滑道安装，标准工业接线端子；
   ◎ 工业级品质保证、性能稳定可靠；
   ◎ 提供用户设置软件、DLL或控件开放源代码接口、方便与多种组太软件及其它软件连接；
   ◎ 组网容易，运行成本低廉。
2、 组网方式：
   采用GPRS/CDMA 数传构筑数据采集系统时，系统可以分为中心服务器和终端设备。终端设备和GPRS/CDMA DTU模块通过RS232或RS485相连。
   中心服务器接入有四种方式：
   1）中心采用计算机加互连网固定IP地址（如宽带接入）的方式。
   2）中心采用计算机加互连网固定域名解析（如宽带接入）的方式。
   3）中心采用计算机加移动APN专线， 所有点都采用内网固定IP。
   4）中心采用计算机加GPRS MODEM的方式(APN专网固定IP)。
4.软件简介
   JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统软件采用B/S结构，通过Internet互连网和GPRS网落接收现场换热站的数据，进行热用户的数据分析、显示、查询、统计、报表打印等功能，给用户提供一个直观、简单的操作平台。
   ◆ 实时采集数据，将热力用户数据采集到数据服务器。
   ◆ 能显示整个热网系统的供热管线图及地理分布图（及用户用热信息）。
   ◆ 集中显示各热用户重要参数（如瞬时流量、温度、压力、累计流量、报警状态、通讯状态）。应有重点用热单位的界面和报表功能，可随时增加或删除，操作应方便快捷。
   ◆ 按区域、地块划分用户，注明长期用户和季节性用户，能单独显示各热用户子站的全部测量参数及设置参数。
   ◆ 能自动生成各热用户的瞬时流量、温度、压力、累计流量、频率或差压的并行历史曲线，并可查询任意用户、任意参数、任意时段的历史数据，历史数据和 曲线应便于转存和打印。
   ◆ 能生成各热用户的用汽量日报表，月报表及年报表，且可生成分时等特殊报表的功能。任意组合用户测量趋势、测量参数累计、故障时段等趋势记录通过打印机打印输出。
   ◆ 实时显示并记录流量测量系统的各种报警信息，如流量/压力/温度的超限、仪表工作电源不正常、不间断电源的电池欠压、交流市电消失、非法闯入、通讯故障等报警信息。
   ◆ 根据不同部门和不同人员，可设置不同的操作权限，防止不同级别的操作人员越权操作。
   ◆ 上位机系统软件及数据库软件应采用正式授权版本，保证其稳定可靠。该数据库应具备查询功能强、完整，能兼容不同通讯协议的功能。
   ◆ 使用菜单驱动显示，保证用户指定一般技术人员能编制，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不应再编译系统。
   ◆ 具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每一分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。

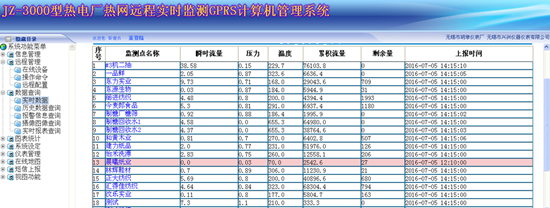

   各热用户站实时数据如下图：

5.系统特点
   1） 基于GPRS或CDMA无线网络实现大范围内管线运行状态监测，为用户省去了昂贵的网络建设和维护费用，实时性高，组网费用低；
   2）监测信息丰富真实，系统响应速度快；
   3）大容量数据库，历史数据存储没有后顾之忧；
   4）多个分中心支持，GPRS接入，方便用户管理；
   5）高可靠工业级设计，维护简单；
   6）经济效益、社会效益显著,运行成本低廉；
   7）系统扩展性：系统应具备强大的扩展功能，可随时增加用户，硬拷贝功能、报表打印功能、计算工具功能。要求现场工作站将来可扩充的数目>1000个,并且保持采集点数据同时发送，监控管理中心同时接收所有采集点发送的数据。


五、无锡市胡埭（dai）仪表厂研制的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统技术规范书

1.1本技术规范书适用于用户对于JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统技术方面和相关方面的要求。
1.2本技术规范书所提出的条件并未对所有技术细节做出规定，也未充分引述有关标准和规范的条文。供方详细阅读本技术规范书并提供符合本技术规范书及有关工业标准的优质产品。
1.3如果买方未以书面形式对本规范书提出异议，则意味着买方同意供方提供的规范书的所有内容。
1.4所有正式文件、使用手册、说明书等均使用中文。

2.供方和买方的工作范围：
2.1供方的工作范围
   供方应提供满足买方所要求的必须的硬件、软件的各项服务。其中包括系列内容：
2.1.1按照买方的技术规定、本规范书的规定、适用的工业标准配置一套完整的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统。
2.1.2提供构成JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统的说明文件；
2.1.3达到买方所规定的全部功能要求，进行GPRS数据采集系统的调试；
2.1.4按照合同规定的要求，按时发运设备；
2.1.5提供必须的安装、维护指导；
2.1.6通电启动和调试服务，直到所供JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统能正常的运行，达到全部功能要求，并保证系统能完全运行。
2.2买方的工作范围
2.2.1提供JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统的地理位置分布图；
2.2.2 与JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统用户之间的联系、协调工作；
2.2.3 配合供方技术上的一切工作；

3.技术要求
3.1 JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统应由XZLDG6000 GP
GPRS测控终端、XSF-2000智能流量积算仪、监控软件、远程监控电脑、通讯
网络组成。
3.2实时采集数据，将热力用户数据采集到数据服务器。
3.3能显示整个热网系统的供热管线图及地理分布图（及用户用热信息）。
3.4集中显示各热用户重要参数（如瞬时流量、温度、压力、累计流量、报警状态、通讯状态）。应有重点用热单位的界面和报表功能，可随时增加或删除，操作应方便快捷。
3.5按区域、地块划分用户，注明长期用户和季节性用户，能单独显示各热用户子站的全部测量参数及设置参数。
3.6能自动生成各热用户的瞬时流量、温度、压力、累计流量、频率或差压的并行历史曲线，并可查询任意用户、任意参数、任意时段的历史数据，历史数据和曲线应便于转存和打印。
3.7能生成各热用户的用汽量日报表，月报表及年报表，且可生成分时等特殊报表的功能。任意组合用户测量趋势、测量参数累计、故障时段等趋势记录通过打印机打印输出。
3.8实时显示并记录地流量测量系统的各种报警信息，如流量/压力/温度的超限、仪表工作电源不正常、不间断电源的电池欠压、交流市电消失、非法闯入、通讯故障等报警信息。
3.9根据不同部门和不同人员，可设置不同的操作权限，防止不同级别的操作人员越权操作。
3.10上位机系统软件及数据库软件应采用正式授权版本，保证其稳定可靠。该数据库应具备查询功能强、完整，能兼容不同通讯协议的功能。
3.11使用菜单驱动显示，保证用户指定一般技术人员能编制，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不应再编译系统。
3.12具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每一分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。
3.13热用户的流量计表断电时，上位机应能立即接受到相关报警讯号，并记录断电开始、恢复时间、断电次数。
3.14 GPRS远程热网监测系统软件采用B/S结构，通过Internet互连网和GPRS网落接收现场换热站的数据，进行热用户的数据分析、显示、查询、统计、报表打印等功能，给用户提供一个直观、简单的操作平台。
3.15系统应具备强大的扩展功能，可随时增加用户，硬拷贝功能、报表打印功能、计算工具功能。要求现场工作站将来可扩充的数目>1000个,并且保持采集点数据同时发送，监控管理中心同时接收所有采集点发送的数据。
3.16系统具备防雷功能。

4.供方供货范围
4.1供方所提供的软件为正版软件，供方认为为达到买方需要的技术要求，需
增加的设备，可列出详细清单分项报价。
4.2清单

序号 名称 规格型号 单位 数量
1 GPRS测控终端 XZLDG6000 台
2 监控软件 2000个客户WEB5个用户＋多个浏览器（要有上网电脑） 套
3 远程监控电脑 台

5.试验、服务及质量保证
5.1除非买方另有要求，供方所提供的设备符合本技术规范书
5.2供方在制造过程中，会对 设备的整体以及功能进行试验和检查，以保证符合买方提出的要求
5.3供买双方应遵守本规范书中各条款
5.4买方可以对调试完成后的设备进行检查
5.5装置完成安装运行后，供方需保证售后服务，适当向买方提供设备的技术咨询服务
5.6任何时候，买方需要备品备件，供方都应能保证及及时提供；出现特别故障时，供方应跟买方现在工作人员及时沟通解决问题
5.7供方按买方要求派专门技术人员到现场负责安装、调试
5.8质量保证从系统在现场安装调试开始，性能满足技术规范书的要求，并提供终生维修服务。

6.技术文件
6.1供方应提供设备所需的说明资料

7.备品备件
7.1供方可向买方提供一份备品备件的报价清单，以方便买方以后购买。

8.交货日期
合同签订后，供方设备到现场之后，20天内完成调试工作。


六、无锡市胡埭（dai）仪表厂研制的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统，东莞市三联热电有限公司对外供汽在线远程监测系统技术协议书
1.系统概述
   JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统利用GPRS无线网络平台，将供热热网中的每个热网用户、热电厂以及热水换热站的用蒸汽或热水参数通过二次仪表、GPRS/CDMA模块发到热网监控中心热网服务器上的数据库上。并通过监控软件，对热网用户数据进行实时监控，并具备报警、趋势记录、结算累计、统计分析等多项功能, 来实现现场参数的采集、调度室与各换热站的数据实时通讯控制，可以很好的解决许多存在的问题，可以有效提高供热系统的自动化控制水平，并且能很大程度上提高供热行业的管理水平。供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。
2.系统组成
1、本系统主要由以下几部分组成：
   ◆ 监控中心：（计算机、热网监控系统软件）
   ◆ 通信网络:（基于移动或者电信的通信网络平台）
   ◆ GPRS/CDMA DTU：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心）
   ◆ 测量仪表：（流量计、流量积算仪、电镀阀、温度传感器，压力传感器）
2、系统结构图：

3.硬件简介
1.GPRS/CDMA DTU基本功能及特点：
   ◎ 内嵌TCP/IP协议、用户数据完全透明传输；
   ◎ 具有自动登陆网络、断线自动重连的功能，用户免于维护数据链路；
   ◎ 参数设置可以通过电脑或手机远程设置、更改；
   ◎ 双重看门狗设计，长期运行不会死机；
   ◎ 用户数据接口为RS232或RS485，速率可调；
   ◎ 支持GSM拨号、短信数据传输方式，用户数据可选短信、GPRS/CDMA网络双通道数据通信；
   ◎ 128K用户数据缓冲；
   ◎ 具有信号强度显示、网络连接和数据收发指标灯；
   ◎ 标准工业模块和滑道安装，标准工业接线端子；
   ◎ 工业级品质保证、性能稳定可靠；
   ◎ 提供用户设置软件、DLL或控件开放源代码接口、方便与多种组太软件及其它软件连接；
   ◎ 组网容易，运行成本低廉。
2.组网方式：
   采用GPRS/CDMA 数传构筑数据采集系统时，系统可以分为中心服务器和终端设备。终端设备和GPRS/CDMA DTU模块通过RS232或RS485相连。
   中心服务器接入有四种方式：
1）中心采用计算机加互连网固定IP地址（如宽带接入）的方式。
2）中心采用计算机加互连网固定域名解析（如宽带接入）的方式。
3）中心采用计算机加移动APN专线， 所有点都采用内网固定IP。
4）中心采用计算机加GPRS MODEM的方式(APN专网固定IP)。
4.软件简介
   JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统软件采用B/S结构，通过Internet互连网和GPRS网落接收现场换热站的数据，进行热用户的数据分析、显示、查询、统计、报表打印等功能，给用户提供一个直观、简单的操作平台。
   ◆ 实时采集数据，将热力用户数据采集到数据服务器。
   ◆ 能显示整个热网系统的供热管线图及地理分布图（及用户用热信息）。
   ◆ 集中显示各热用户重要参数（如瞬时流量、温度、压力、累计流量、报警状态、通讯状态）。应有重点用热单位的界面和报表功能，可随时增加或删除，操作应方便快捷。
   ◆ 按区域、地块划分用户，注明长期用户和季节性用户，能单独显示各热用户子站的全部测量参数及设置参数。
   ◆ 能自动生成各热用户的瞬时流量、温度、压力、累计流量、频率或差压的并行历史曲线，并可查询任意用户、任意参数、任意时段的历史数据，历史数据和 曲线应便于转存和打印。
   ◆ 能生成各热用户的用汽量日报表，月报表及年报表，且可生成分时等特殊报表的功能。任意组合用户测量趋势、测量参数累计、故障时段等趋势记录通过打印机打印输出。
   ◆ 实时显示并记录流量测量系统的各种报警信息，如流量/压力/温度的超限、仪表工作电源不正常、不间断电源的电池欠压、交流市电消失、非法闯入、通讯故障等报警信息。
   ◆ 根据不同部门和不同人员，可设置不同的操作权限，防止不同级别的操作人员越权操作。
   ◆ 上位机系统软件及数据库软件应采用正式授权版本，保证其稳定可靠。该数据库应具备查询功能强、完整，能兼容不同通讯协议的功能。
   ◆ 使用菜单驱动显示，保证用户指定一般技术人员能编制，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不应再编译系统。
   ◆ 具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每一分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。

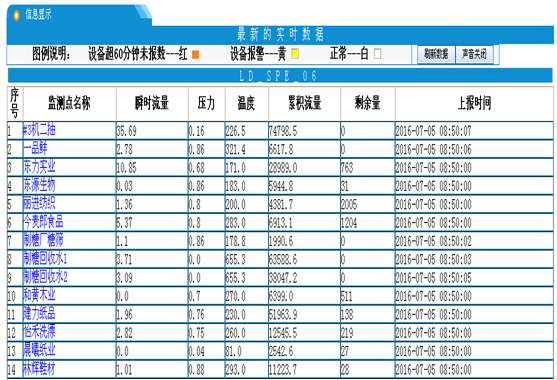

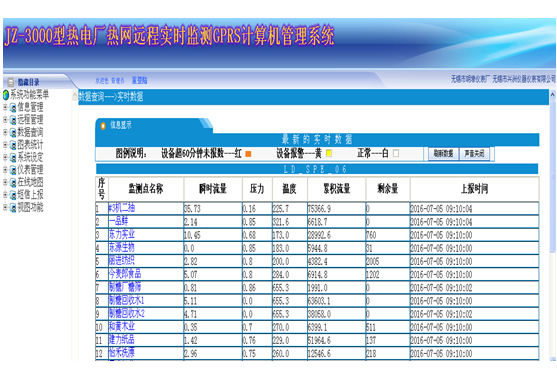

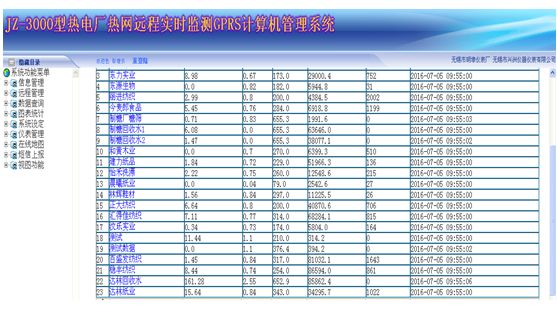

各热用户站实时数据如下图：

注：仪表通讯上面有的值需要的都可以测量。
5.系统特点
1） 基于GPRS或CDMA无线网络实现大范围内管线运行状态监测，为用户省去了昂贵的网络建设和维护费用，实时性高，组网费用低；
2）监测信息丰富真实，系统响应速度快；
3）大容量数据库，历史数据存储没有后顾之忧；
4）多个分中心支持，GPRS接入，方便用户管理；
5）高可靠工业级设计，维护简单；
6）经济效益、社会效益显著,运行成本低廉；
7）系统扩展性：系统应具备强大的扩展功能，可随时增加用户，硬拷贝功能、报表打印功能、计算工具功能。要求现场工作站将来可扩充的数目>1000个,并且保持采集点数据同时发送，监控管理中心同时接收所有采集点发送的数据。


七、无锡市胡埭（dai）仪表厂研制的JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统东莞市三联热电有限公司用户分布图

用户用气图：

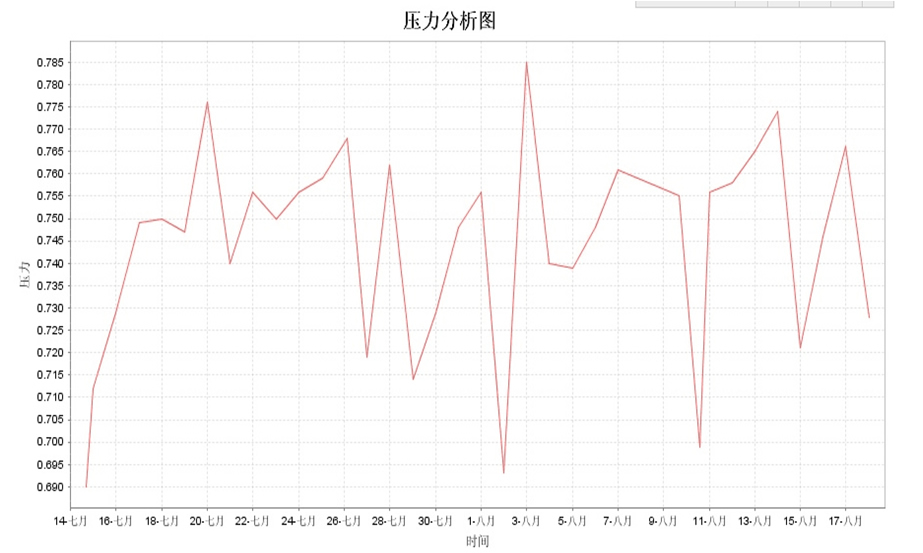

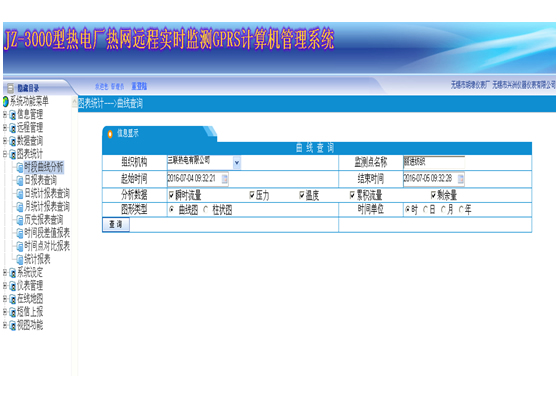

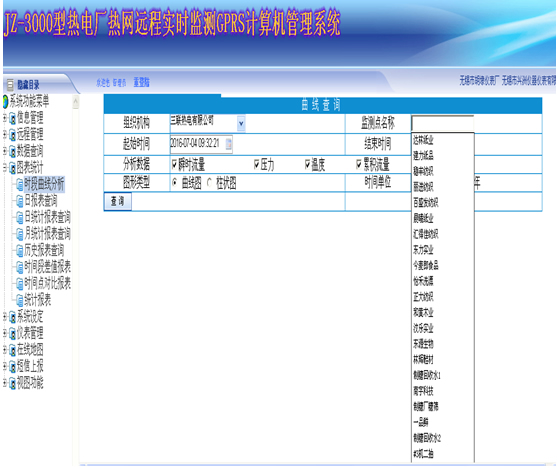

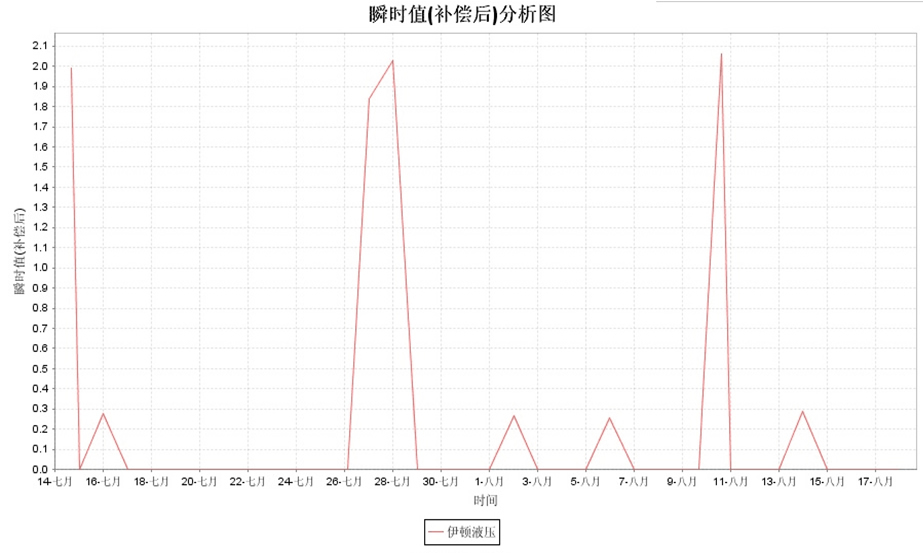

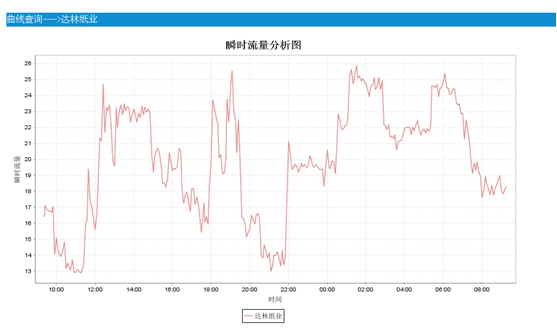

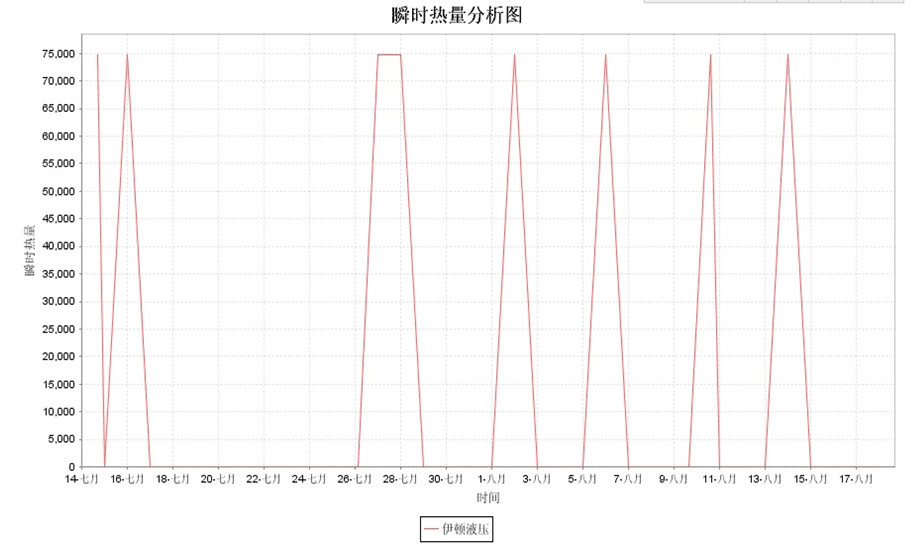

实时曲线图：

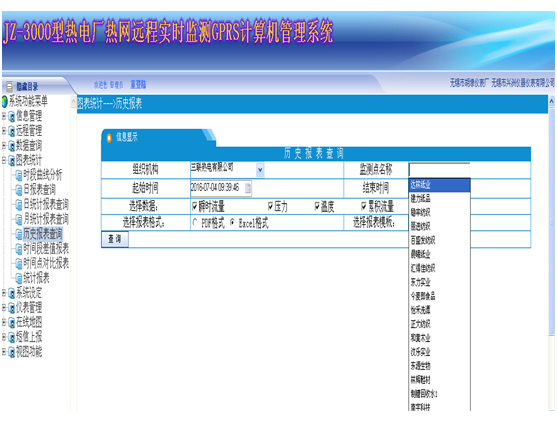

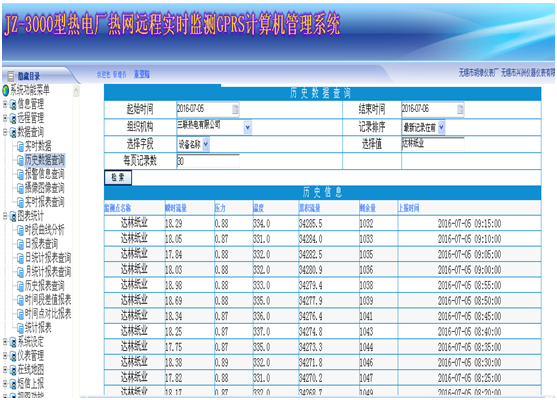

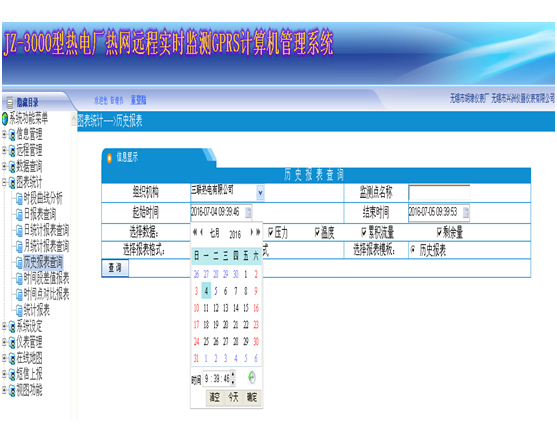

历史数据查询图：

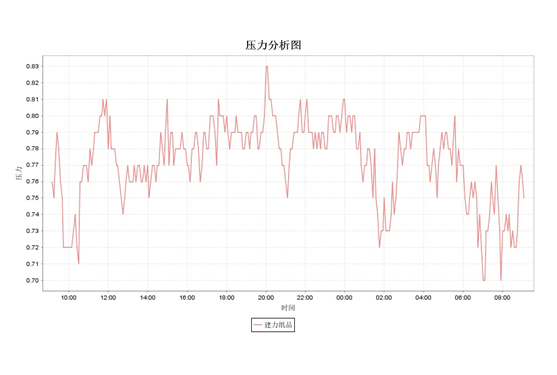

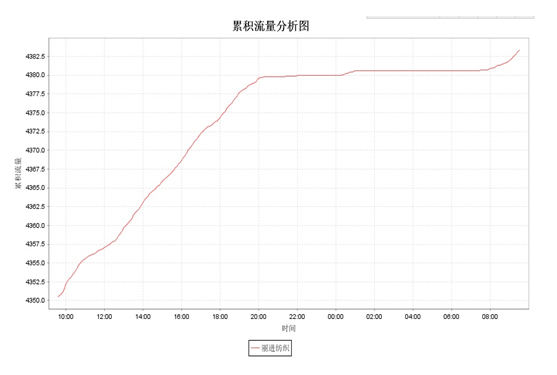

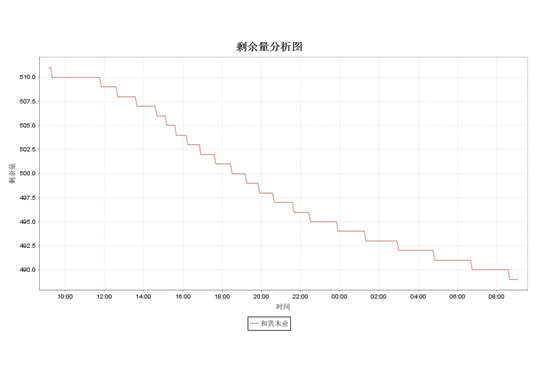

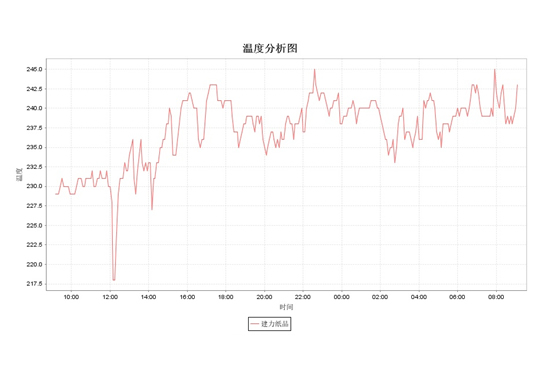

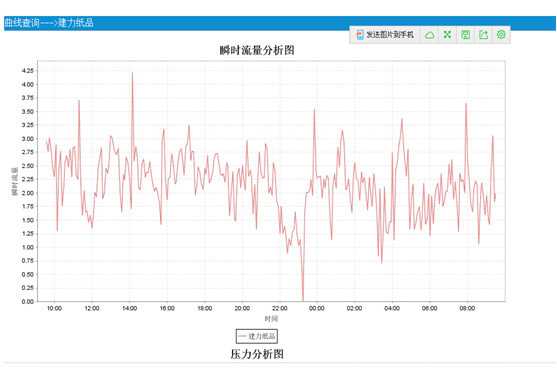

各用户曲线图：









历史数据保存日期查询：



注：保存数据保存期限可以自由设定只要硬盘空间足够可以保留下去



注：历史数据查询时间段可以任意选择

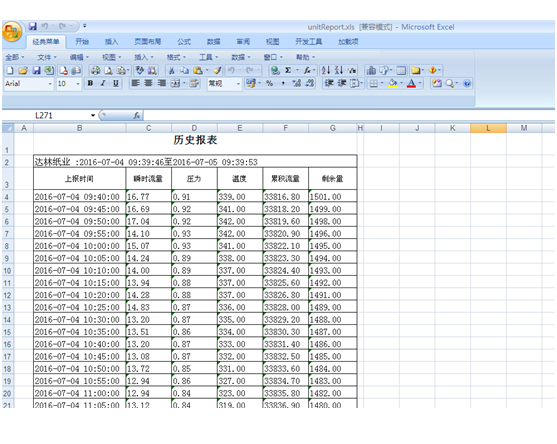

注：历史数据可以生产exl表格

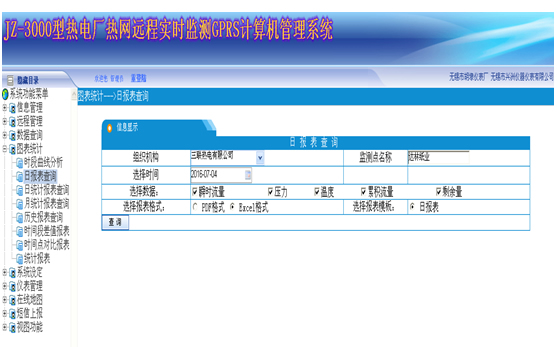

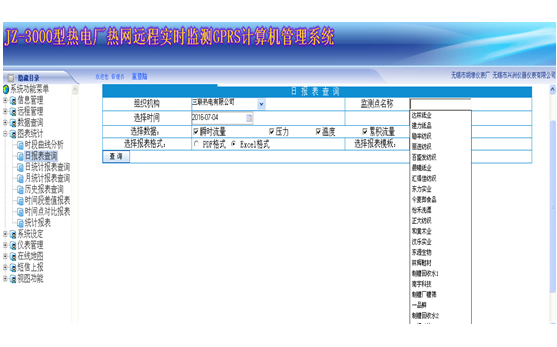

东莞市三联热电有限公司气用户日报表：


全用户供气日报表：

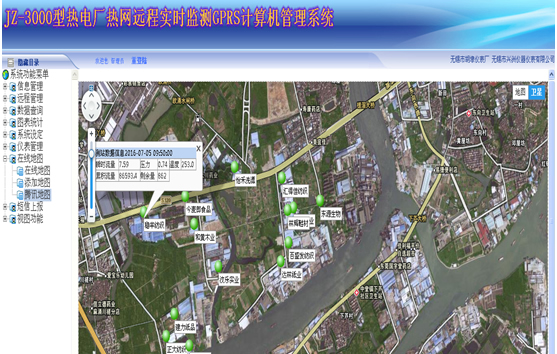

在线地图：

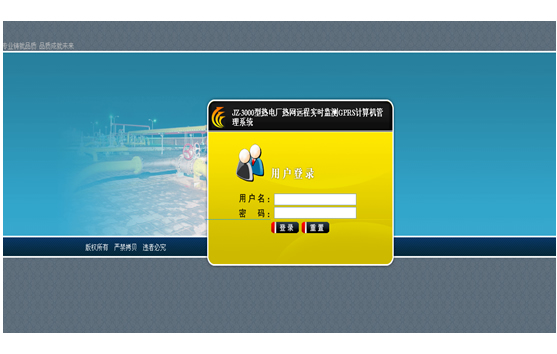

界面：东莞市三联热电有限公司无线GPRS——监控系统



　

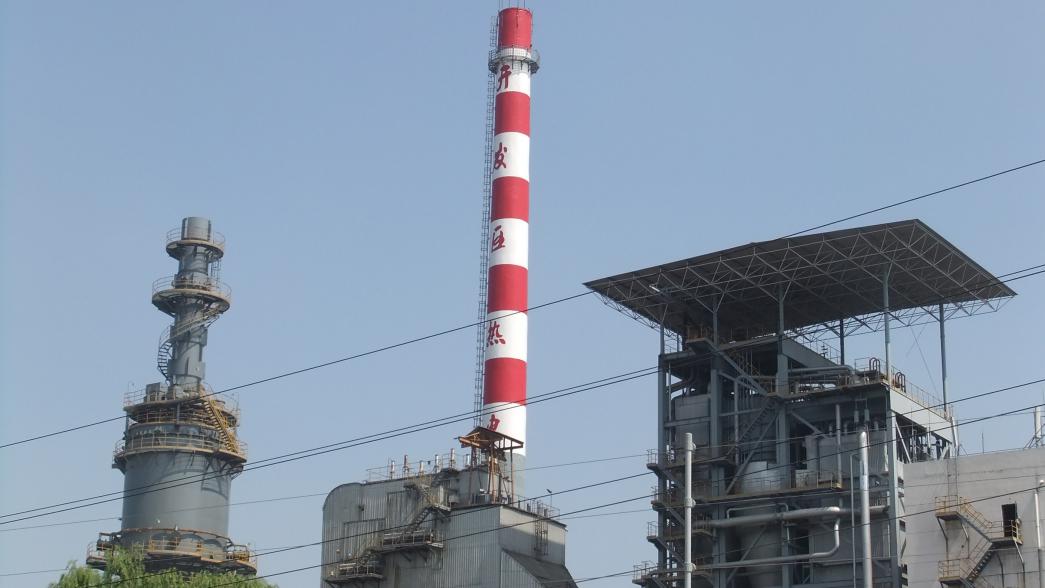

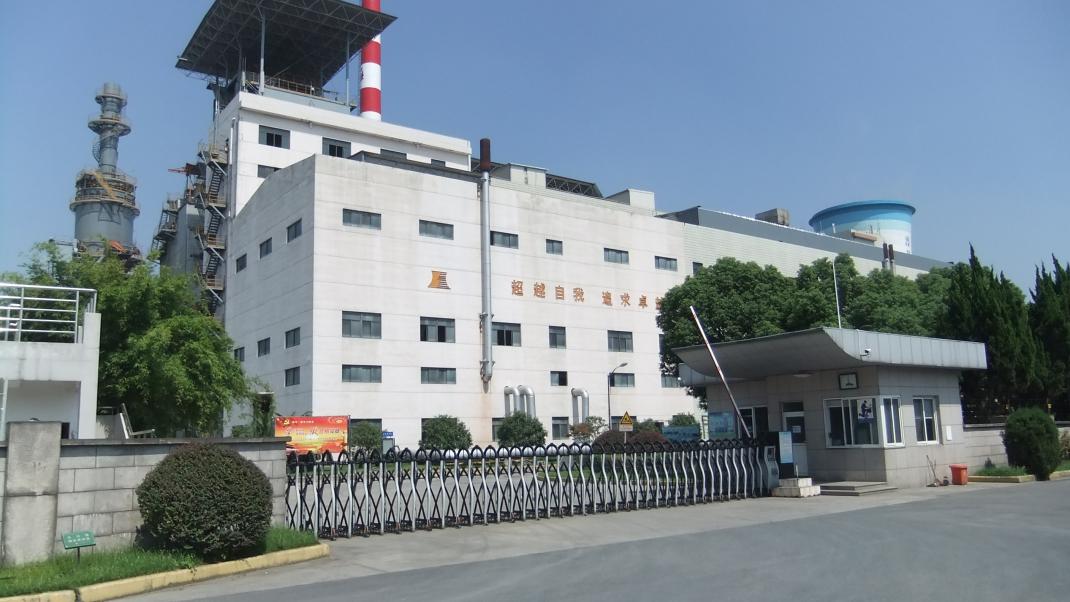

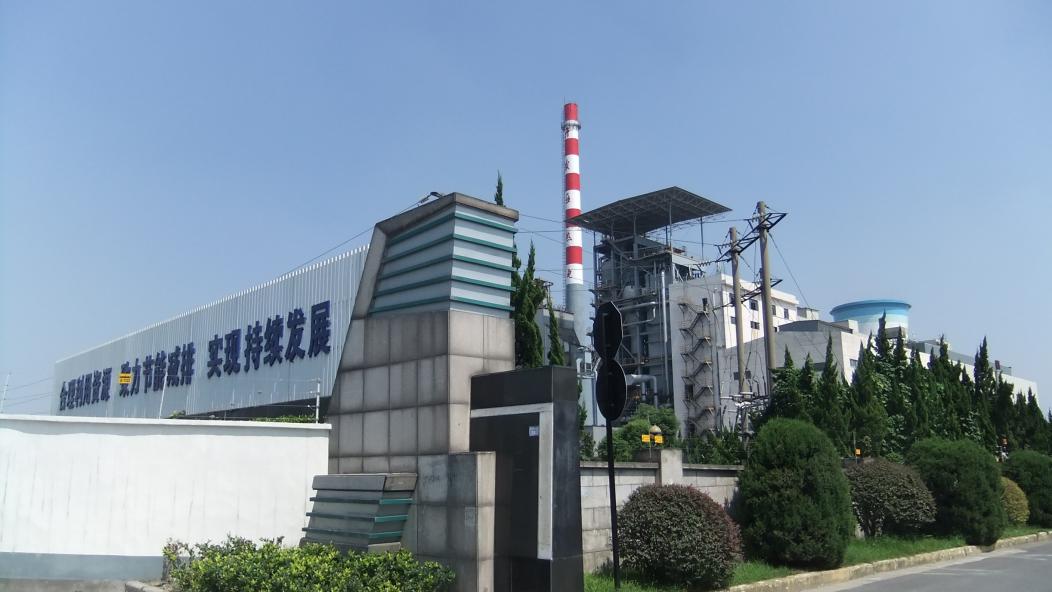

    无锡市胡埭（dAi）仪表厂研制、制造的JZ-3000型热电热网远程实时监测GPRS计算机管理系统在杭州萧山经济技术开发区热电有限公司在热管理系统升级改造换代的招标中一举中标。

杭州萧山经济技术开发区热电有限公司对无锡市胡埭（dAi）仪表厂研制、制造的JZ-3000型热电热网远程实时监测GPRS计算机管理系统。应用在如下用汽单位：爱莱克机械（杭州）有限公司、浙江永田汽车配件有限公司、开发区热电厂、笑笑幼儿园等等140家单位直接用户的用汽。

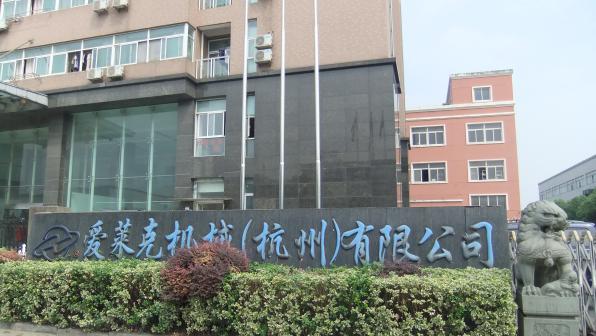

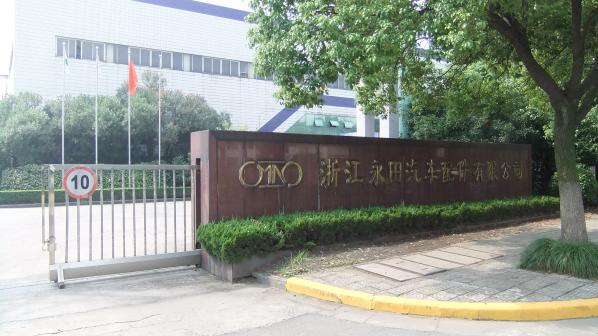

爱莱克机械（杭州）有限公司      浙江永田汽车配件有限公司

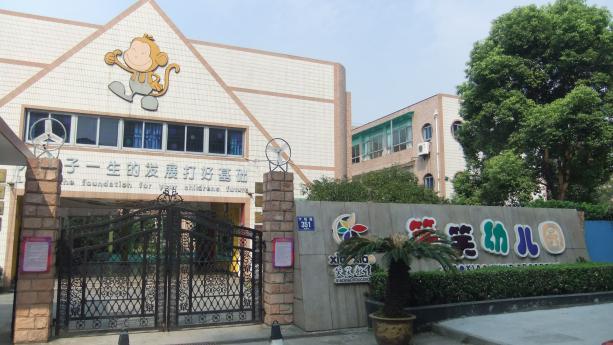

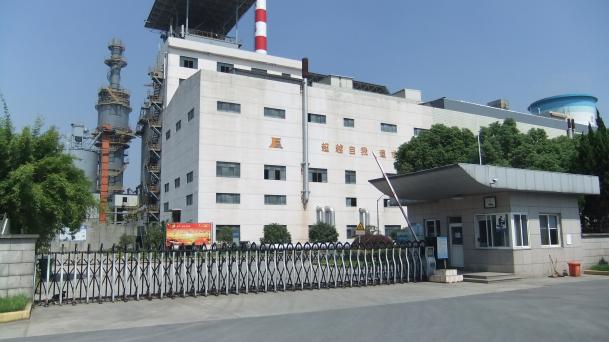

开发区热电有限公司            笑笑幼儿园

   杭州萧山经济技术开发区热电厂热网管理系统：系统组成、GPRS方式、硬件配置、软件编程、信息管理、实时数据界面、历史数据查询、报警信息查询、供汽报表统计、历史数据保存等等与其他热电厂选用无锡市胡埭（dAi）仪表厂JZ-3000型热电热网远程实时监测GPRS计算机管理系统的原则上相同。


   杭州萧山经济技术开发区热电厂有限公司对无锡市胡埭（dAi）仪表厂研制、制造的JZ-3000型热电热网远程实时监测GPRS计算机管理系统，在原有的基础上提供了新的技术要求。本厂根据用户的技术要求，对原有软件加于改进及完善，一切为了客户、满足杭州萧山经济技术开发区热电厂有限公司的一切技术要求。




（一）杭州萧山经济技术开发区热电厂热网管理系统提出了新的技术要求：

内容：
热网系统需求
1、信息管理
A、 “测站查询”修改为“用户查询”，“测站编辑”修改为“增加用户”，“图表统计”修改为“报表统计”。
B、增加“管线管理”和“用户行业管理”，让我们可以自己增加、修改、删除总管信息和行业信息。
C、增加：“报警设置”，报警设置：
报警类别：瞬时流量、压力、温度、剩余量
设置类型：高限、低限和实时值。
作用：如设置剩余量低限50，则充值用户剩余量为50以下时，报警并记录信息。
如设置瞬时流量实时值为0，此用户瞬时流量为0时，报警并记录信息。
D、 用户信息在一个页面显示，不要分页（设置默认但也显示最大数据量）。
用户信息编辑时增加两个设定，一是：所属管线，二是：所属行业。这些信息在用户查询界面也显示。
2、实时数据界面
A、所有数据在一个界面显示，不要分页（设置但也显示默认最大值），监测点名称改为“用户名称”。
B、按现在的模式，所有总管用户（包括新胜达）在上面显示，最后一行显示汇总信息，需要瞬时流量合计，其它的如压力、温度等不需要合计。
所有用户数据在下面显示，第一行显示汇总信息，需要瞬时流量合计，其它的如压力、温度等不需要合计。。
C、在实时数据界面显眼的位置显示“瞬时总管损”。
相关公式：
总表瞬时流量合计=北三线总表+北复线总表+北塘河线总表+东线总表+南线总表
所有用户瞬时流量=所有用户瞬时流量合计-除盐水-冷渣回水-疏水箱去热水站-疏水箱回清水池-新胜达-棉麻所
瞬时总管损=（所有总表流量合计-所有用户流量合计）/所有总表流量合计*100%
D、实时数据界面上可以选择“管线”和“行业”。见第1条B小条。
a、选择管线后，显示该总管线实时信息和线下的所有用户实时信息和汇总实时信息。同时“瞬时总管损”变为“XXX瞬时管损”，其中XXX为管线名称。并计算出该线路的瞬时管损。
公式：
XXX瞬时管损=（该线总表瞬时流量-该管线下所有用户流量合计）/该线总表流量*100%
b、选择行业后，显示所有总表实时数据信息和该行业下所有用户实时信息和汇总实时信息。“总管损”变为“XXX流量百分比”，其中XXX为该行业名称。
公式：
XXX流量百分比=该行业下所有用户瞬时流量合计/所有总表瞬时流量合计*100%
E、实时数据可以按用户名称、瞬时流量、压力、温度、累计流量、剩余量按从大到小和从小到大自由排序。
3、历史数据查询，结果显示的监测点名称请改为“用户名称”。
A、条件：起始时间默认为前一天的早上8点钟，结束时间默认为今天早上8点钟。
按用户名称查询，下拉列表选择用户时按用户名首字母顺序排列。
按首字母查询，如在用户选择框输入x，则显示所有用户首字母为x的用户以供选择。
B、 显示出该时间段、该用户所有历史记录信息及。
第一行显示该时间段汇总信息：用汽量。
下面显示：
用户名称、温度、压力、瞬时流量、累计流量、剩余量、上报时间。
C、查询出的数据可以导出excel表格。
D、组织机构请默认显示。
4、报警信息查询
A、条件：起始时间默认为前一天早上8点，结束时间默认为今天早上8点。
默认所有用户。
B、查询出所有符合设置条件的报警信息，包括用户名，报警类型，报警类别，报警值、开始时间、结束时间等。
C、报警信息可以导出excel表格。
D、组织机构请默认显示。
5、报表统计
A、实时曲线分析
a，组织机构请默认显示。
b，起始时间默认为昨天早上8点，结束时间默认为今天早上8点。
c，时间单位默认为“时”。
d， 检测点名称修改为用户名称。
B、日报表查询
a， 组织机构默认显示。
b， 检测点名称改为用户名称，默认选择全部用户。
c， 起始时间默认为昨天早上8点，结束时间默认为今天早上8点。
d， 报表内容：抬头：开发区热电热用户日报表 时间：今天实时时间
用户名称、昨天早上8点的累计流量、今天早上8点的累计流量，日用量，剩余量、管损，流量百分比。
e， 格式
按总线分区块统计，总线合计信息时计算该线的管损和用量百分比。详细请见附件1。
f、 导出excel表格。
E、 月统计报表查询
a， 月统计报表查询修改为“月报表查询”。
b， 请默认设备种类。
c， 设置起始时间，默认上个月26日，结束时间默认时间为本月25日。
d， 数据只需要日用量。
e， 可导出excel表格。
F、 时间段差值报表和时间段对比报表无法使用。
能用后根据情况再提需求。


附件1
　

开发区热电热用户报表  2016年9月16日
用户名称	昨日抄表	今日抄表	日用量 (T)	剩余量(T)	管损(%)	备注
总合计			1768		5.00
瑞成辉化纤	14359.7	14359.7	0.66	163
枫景假日酒店	0	0	0	0
东线总表	2668.4	2668.4	0.7	241
南线总表	1379.4	1379.4	0.7	242
北塘河线总表	314.3	314.3	0.7	248
绿都房产2	6.1	6.1	0.01	50
笑笑幼儿园	2164.8	2164.8	0.67	160
新世纪家纺	11962.5	11962.5	0.66	167
景福表1	19526.7	19526.7	0.7	224
北三线总表	69980.8	69980.8	5.2	166
北三线用户合计			4.8		7.69
娃哈哈	0	0	0	0
北极水产	1789.2	1789.2	0.62	168
华策奔驰	0	0	0	0
公司热水站	10822.4	10822.4	0.68	203
开元名都2	8697.6	8697.6	0.63	159
北干派出所	3713	3713	0.7	167
兴发纸管	561.4	561.4	0.71	162
传化	14809.6	14809.6	0.69	168
梅清清洗	7594.6	7594.6	0.7	200
华润雪花	18987.9	18987.9	0.41	148
金马同盛	0	0	0	0
北复线总表	44502.3	44502.3	5.3	0
北复线用户合计			5.14		3.02
高士达	53474	53474	0.65	167
管委会	4152.9	4152.9	0.57	161
惠诚羽绒	1574	1574	0.61	143

（二）杭州萧山经济技术开发区热电厂

热网办对系统的需求

1、 设备报警（实时数据界面，即实时报警）
a、当压力、温度、瞬时流量变化大于20%时报警，实时数据报警指示灯变红（正常绿色），点击报警指示灯显示报警内容；
B、变化多少默认20%每个站点儿不同 可设置，第一次报数不处理。
实现：可以设置：各参数超过百分比多少时报警。
2、 设备报警（实时数据界面，即实时报警）
A、当瞬时流量、压力、温度、累计流量中有一项为0时报警，实时数据报警指示灯变红，点击指示灯显示报警内容；
B、当剩余量小于某设定值时报警，实时数据报警指示灯变红，点击报警指示灯显示报警内容。每个监测点剩余报警值不同；
3、 实时数据界面
会根据对登录用户设定的权限 列出管线、所属设备信息
4、 实时数据界面（停电报警）
实时数据页面显示每个设备的在线状态
5、 历史数据
历史数据查询时，显示5分钟一个数据，默认时间段昨天早8点到今天早8点，默认每页数据最大条数大于一个点儿一天的数据量、即单个点一天的数据不分页，多个点儿 或超过一天历史分页显示以免影响系统效率.

6、所有报警都要记录在数据库，在“报警信息查询”中可以查到。
　

八、应用领域
   主要应用于热网管理系统、城市供水调度监控系统、环保污染源在线监控系统、无人抽水站监控系统、其他相关应用。
　

JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统（热电厂热网管理系统）

   热网管理系统组成
   1.本系统主要由以下几部分组成：
   1）监控中心：（计算机、热网监控系统软件）
   2）通信网络:（基于移动或者电信的通信网络平台）
   3）GPRS：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心）
   4）测量仪表：（流量积算仪、流量计、电磁阀、温度传感器、压力传感器等）
   2.系统结构图

   JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统是无锡市胡埭（dAi）仪表厂技术设计科基于现代移动通讯GPRS远程监控技术，采用无锡市胡埭（dAi）仪表厂，研制的XZLDG6000/GPRS测控端装置，能极为方便地实现对不受距离限制的信号进行数据采集，进行计算机集中处理和监测。这些远距离的需要观摩的控测的点，可以从一个到几百个点，甚至可以到几千个点，不受地点、距离的限制，可扩大到不同的疆域，不同的地域、河流，甚至不同的城市。
   JZ-3000型远程实时监测GPRS计算机管理系统，它将利用现成的移动通讯网络，每个远距离的需要观摩的控测的电，那儿只要有手机通讯信号，就能用XZLDG6000/GPRS测控端装置实现无线信号传送，并可即时实测。它和有线及无线电台等通讯方式进行比较，无论是从投入安装使用等方面，具有稳定可靠，维护方便等特点。达到现代通讯和有效管理的目的。
   JZ-3000型远程实时监测GPRS计算机管理系统的仪器设备通过RS-232/RS-485接口，与XZLDG6000/GPRS测控端装置相连。中央控制中心的计算机连上宽带网，就能正确无误的获取现场的各种实时信号。计算机上看安装兴洲牌（XING ZHOU®牌）的WEB5数据接收监控软件， 可以完成监控画面、曲线查询、报表答应，各种需要的报警监控数据等等。
   热电厂的供热系统中用汽单位众多，地理位置分散不均，靠人工抄表工作量极大，出现预想不到的矛盾，基于移动通信的GPRS热网管理系统是方便有效的，用汽客户的流量积算仪测量蒸汽的温度、压力、流量等讯号，可通过RS-232/RS-485接口和XZLDG6000/测控端装置相连，热电厂计算机系统就能通过宽带网获取这些讯息，对各用户的用汽情况实时监控，及时发现问题，及时得到有效处理
为了解决热电厂对用汽单位收费难的问题，我厂在XSF-2000型基础上，开发了XSF-2000-C型智能磁卡流量积算仪，该仪表直接控制管道阀门，先交费后用汽，也解决了用汽单位关掉仪表电源来偷汽的问题（该仪表只要停电就直接控制关闭电磁阀），这样热电厂完全没有了后顾之忧。智能刷卡流量积算仪在2004年浙江省杭州萧山金马热电有限公司、东莞市三联热电有限公司得到了应用，有了理想的效果，大部分热用户都得到改造。我厂可以推荐客户去参观、考察和技术交流，了解对新产品新热网管理方法的应用情况。

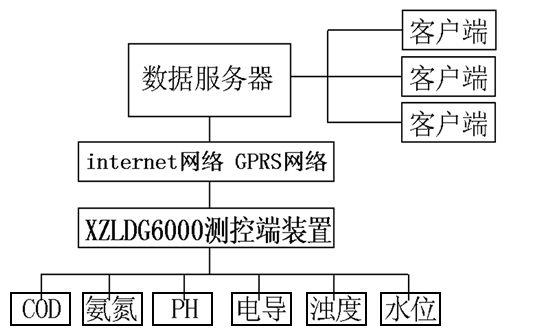

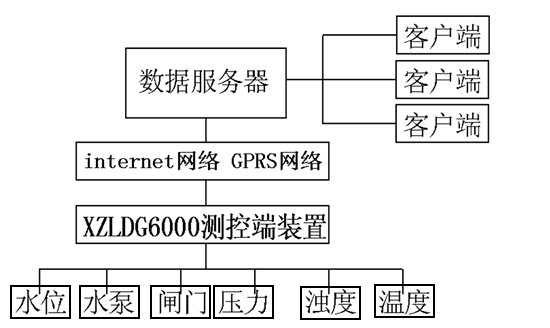

JZ-3000型远程实时监测GPRS计算机管理系统（环境保护污染源在线监控系统）

   环境保护污染源在线监控系统组成
   本系统主要由以下几部分组成：
   1）监控中心：（计算机、热网监控系统软件）
   2）通信网络:（基于移动或者电信的通信网络平台）
   3）GPRS：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心）
   4）测量仪表：（PH计、电导率、水位表等）
   系统结构图

   GPRS无线环保污染源在线监控系统，它在通信方面采用了GPRS无线移动公司现代通讯网络，克服了地理条件，环境条件繁杂，距离分布分散等等的外因；省去了寻找分布的麻烦和用户自己组网的初建费用及日后网络维护的费用。我国将采用新的通讯（北斗通讯卫星军用、工业、民用的普及），GSM/GPRS网络已全国、全球覆盖，基本上不存在盲区，可实现全方位的在线监控。满足环保部门及人士环保信息采集传输系统对覆盖范围的要求，现场仪表测定COD、氨氮、PH、电导、浊度等等污染物浓度，外排废水流量，通过RS-232/RS-485接口与XZLDG6000测控端装置相连，中央控制中心计算机定时采集仪表的数据并加以贮存，定时周期可以根据当前的水质情况进行远程设定，计算机还可以远程对现场仪表、电机、阀门进行有效的技术控制。

JZ-3000型远程实时监测GPRS计算机管理系统（城市供水调节监控系统）

    城市供水调节监控系统组成
   本系统主要由以下几部分组成：
   1）监控中心：（计算机、热网监控系统软件）
   2）通信网络:（基于移动或者电信的通信网络平台）
   3）GPRS：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心）
   4）测量仪表：（水位表、PH计、电导率、温度传感器等）
   系统结构图

   城市供水调节监控系统的主要目的是解决自来水公司对供水各环节监测点的数据采集和有效监控，管网监控点数量纷杂众多，分布在全市范围内，部分管网监控点位于偏远地区，而且地形环境错综复杂，位置分散。采用无锡市胡埭（dAi）仪表厂生产的JZ-3000型远程实时监测GPRS计算机管理系统，它采用移动通讯公司的GPRS通讯方式实现管网监控点的无线数据传输，可充分利用现有的网络，在移动GSM/GPRS网络的覆盖范围之内，都可以实现监控。
   由于JZ-3000型远程实时监测GPRS计算机管理系统，具有实时在线特性，系统能够同时实时收取，处理所有监测点的各种数据，很好的满足系统对数据采集和传输实时性的技术要求。个监测点通过数据采集水位、压力、流量、温度、浊度、余氯、PH、电导率、泵频等等各种数据。通过RS-232/RS-485接口与XZLDG6000/GPRS测控端装置相连，城市供水调节监控系统就可以对远程现场的运行设备进行监视和控制，以实现管道压力、流量的数据传送及阀门的开启、关闭进行切实有效的自动控制。实现现代城市（海绵城市）供水的信息化和现代化。

JZ-3000型远程实时监测GPRS计算机管理系统（无人抽水站监控系统）

   无人抽水站监控系统组成
   本系统主要由以下几部分组成：
   1）监控中心：（计算机、热网监控系统软件）
   2）通信网络:（基于移动或者电信的通信网络平台）
   3）GPRS：（采集现场仪器仪表信号，通过GPRS/CDMA网络传输到监控中心）
   4）测量仪表：（水位表、温度传感器、压力传感器等）
   系统结构图

   由于无人抽水站、水文站所在位置相当偏僻、分散，具体情况的检查须耗费相当人力物力与时间，且无法及时得知现场实际情况。
   可以把无人抽水站及水文站的场点的水位状况、泵、闸门等等的现场动态信号和XZLDG6000/GPRS测控端装置连接后，中央控制中心就能监控无人抽水站、水文站的现场状况。



九、应用JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统的单位
   无锡市胡埭（dAi）仪表厂研制的新一代JZ-3000型热电厂热网远程实时监测GPRS计算机管理系统应用在：东莞市三联热电有限公司
开发区萧山金马热电有限公司
泰州沿江热电有限公司
盐城市南郊热电有限公司
山东环保热电有限公司
唐山新城区热电厂
苏州市城南郊热电有限公司等等
。 。 。 。 。 。
