SZCB-01型磁性转速传感器、转速表齿轮

一、概述：
    本传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
二、技术数据：
    1、输出电压： 在齿轮模数为4、齿牙60、材料g3、间隙为lmm时
                 1000转／分 >5V(有效值)
                 2000转／分 >10V(有效值)
                 3000转／分 >15V(有效值)
    2、直流电阻： 130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)
    3、绝缘阻抗： 在500V直流时>50MΩ
    4、工作温度： -20℃～l20℃
    5、重 量： 100克左右(不包括尾部引线)
三、工作原理：
    使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
    当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
                   F＝(n/60)×Z
式中：F为频率     Hz／秒
      n为被测轴转速   转／分
      Z为齿轮齿数
    当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。
四、安装使用：

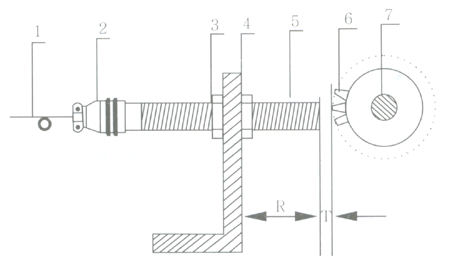

图中：1、输入导线   2、航空插头   3、铜质拼紧螺母    4、同定支架
      5、磁性传感器 6、1～99内任意个齿  7、被测轴 R．20～25mm  T．1±0.5mm

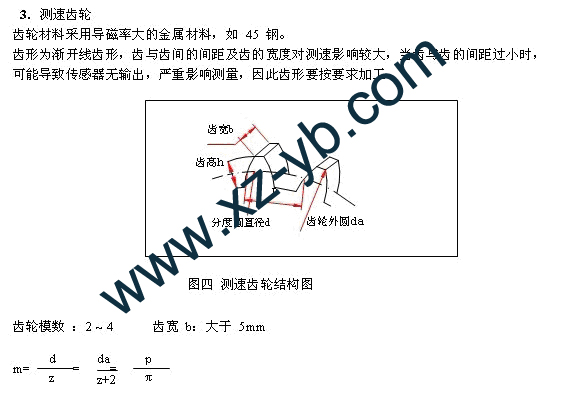

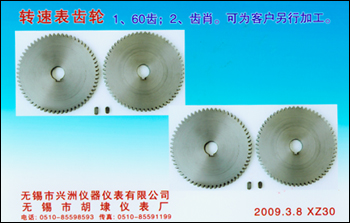

      齿轮要求：材料：各种导磁钢铁材料均可。
               模数：2以上即可。
               齿数：l～99齿任意。
五、注意事项：
    1、传感器输出线中的金属屏蔽层应接大地零线。
    2、不允许在温度为25℃以上强磁场环境中使用及放置。
    3、安装及运输过程中应避免强烈撞击。
    4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
    5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
    6、本传感器包用期为18个月。

　




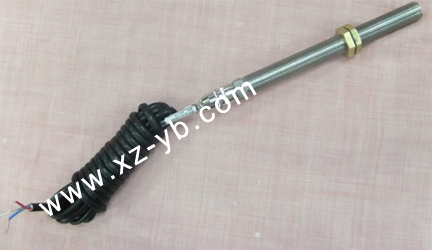

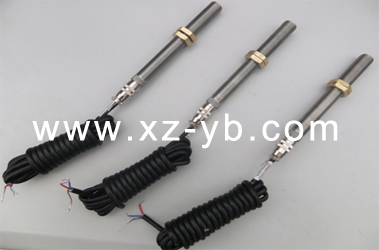

XZCB-01-100-02加长型转速传感器
    用户要求：总长度L=170mm，内阻为220Ω左右，转速在每分钟3000rpm时有效值大于15V左右，有屏蔽专用信号通讯电缆，用航空插头，传感器和接头可分离，用铜质拼紧螺母，1-99齿都适用。
    XZCB-01-100-02加长型转速传感器除满足以上参数，与SZCB-01转速传感器在概述、技术参数、工作原理、安装使用、使用中要注意的事项完全相同，一切满足用户的技术规范。

XZCB-01-200-01-HC超长型转速传感器
    用户要求：总长度L=200mm，内阻为280Ω左右，转速在每分钟4000rpm时有效值大于20V左右，有屏蔽专用信号通讯电缆，用航空插头，传感器和接头可分离，用铜质拼紧螺母，1-99齿都适用。
    XZCB-01-200-01-HC超长型转速传感器除满足以上参数，与SZCB-01转速传感器在概述、技术参数、工作原理、安装使用、使用中要注意的事项完全相同，一切满足用户的技术规范。

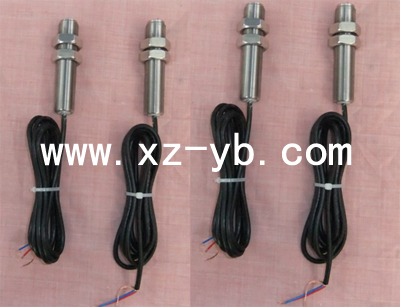

XZCB-01-001-XS-G型转速传感器
    用户要求：总长度L=80mm，橡皮垫头，不易拆卸，牢固不动，用铜质拼紧螺母，1-99齿都适用，内阻为高阻：350Ω；
    XZCB-01-001-XS-G型转速传感器其余参数与SZCB-01型转速传感器完全吻合。

　 　

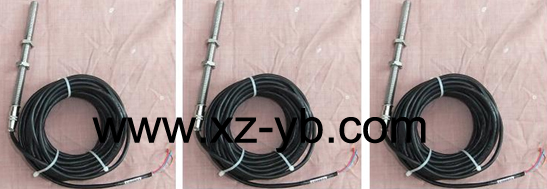

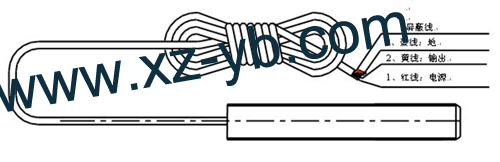

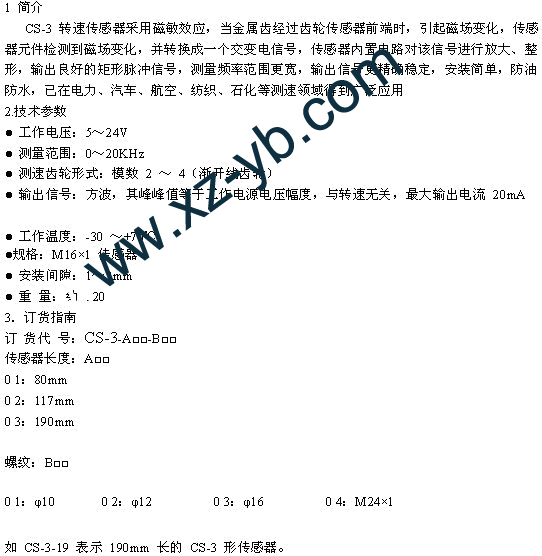

CS-3三线制转速传感器

　

　

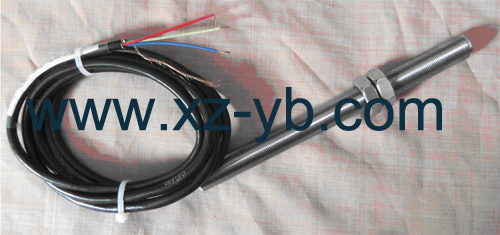

XZCS-3-03型三线制转速传感器
　

　

　
    无锡市胡埭（dai）仪表厂制造的XZCS-3-03型三线制转速传感器应用在东方汽机、东方电机有限公司的转速检测设备上。
　

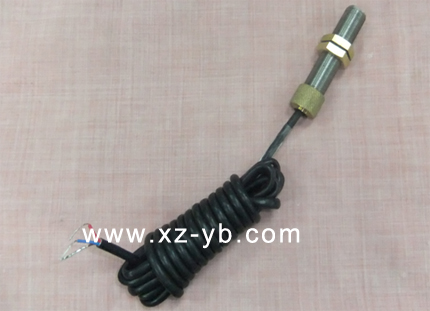

XZCS-3-03-D型三线制低转速传感器

    （一）无锡市胡埭（dai）仪表厂制造的XZCS-3-03-D型三线制低转速传感器

    （二）无锡市胡埭（dai）仪表厂制造的XZCS-3-03-D型三线制低转速传感器主要技术参数
    1、工作电压：5-24V；
    2、测量范围：1转／分…9999转／分（特注：低转速测量极佳，可将1转／分检测到）。
    3、安装间隙：1～3mm
    4、重量：20g
    5、输出信号：方波，其峰峰值等于工作电源电压幅度；
    6、所测速齿轮形式：模数：2-4（渐开线齿轮）；
    7、引出线：信号屏蔽线引出处用橡皮塞头铜螺帽紧固和航空插头两种，让用户任意选择。
    （三）与之配套的转速表：无锡市胡埭（dai）仪表厂制造的SZC-06-D型低转速智能转速表

    无锡市胡埭（dai）仪表厂技术设计处说明：客户需要技术资料和技术数据，各种设备的选型、各种场合的应用特况，可与我厂技术部咨询。
    无锡市胡埭（dai）仪表厂总工程师办公室：虞江洲
    手机：13812123680
    E-mail：3914295@QQ.com
    办公室电话：0510-85593298
    办公室传真：0510-85591199
　

　
　

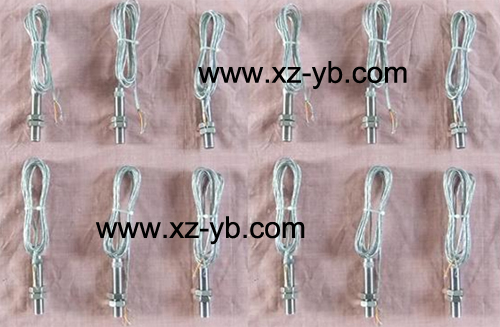

SZCB-01特制型转速传感器
　

    无锡市兴洲仪器仪表有限公司、无锡市 胡埭仪表厂生产的SZCB-01转速传感器特制型技术参数：M22*1，L=100mm。
　

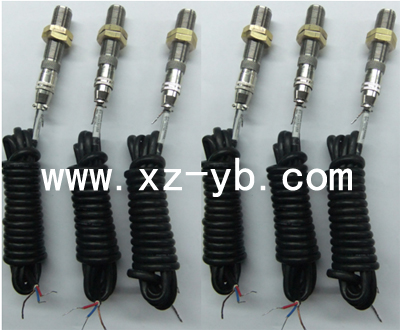

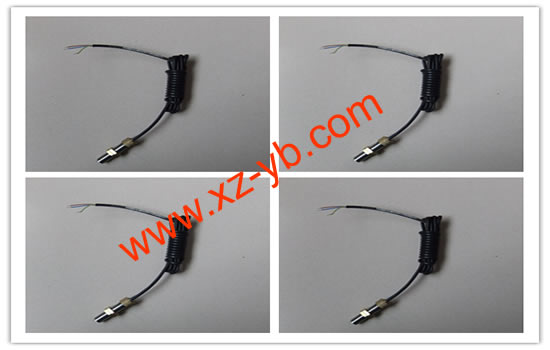

XZCB-01-55-002-XS-G型转速传感器

    选型客户：上海英伦机电设备有限公司、北京机电进出口公司、陕西电机仪器公司，要求：L=55mm，内阻为310Ω左右，转速为每分钟8000rpm时有效值大于25V左右，要用专用信号屏蔽通讯电缆，用航空插头，传感器和接头可分离，用纯铜质拼紧螺母，1-200齿都适用，具有极强的灵敏度和抗干扰性，具有高性能精度。
　

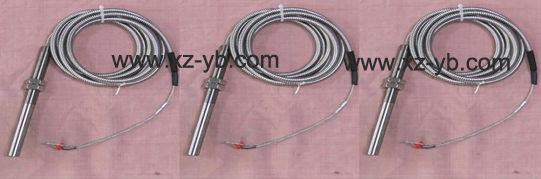

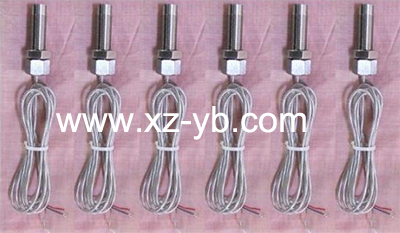

XZCB-02-65-Ⅱ-XC-Z型转速传感器
　

　

    无锡市胡埭（dai）仪表厂制造的XZCB-02-65-Ⅱ-XC-Z型转速传感器配套应用在新加坡工业园区出口发电机设备上。
    XZCB-02-65-Ⅱ-XC-Z型是属磁电转速传感器无源型。本传感器采用电磁感应原理来达到目的，具有输出信号大，不需要放大，抗干扰性特好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。
    XZCB-02-65-Ⅱ-XC-Z传感器，输入导线成为耐高温信号专用屏蔽线。正负信号输入线再嵌入金属屏蔽、外套耐高温护套线。
    用户要求：总长度L=65mm；全不锈钢材质；不可拆卸、牢固不动。用不锈钢拼紧螺母；1-200齿都适用；转速可1rpm-12500rpm，转速每分钟达12500rpm，有效输出电压为大于30V。要求：耐振；耐干扰；耐油污；耐高温；具有极强的灵敏度和具有高性能精度。得到国外厂商的认可。配套出口的设备无一返修。
　
无锡市胡埭（dai）仪表厂制造的：XZCB-03-85-Ⅲ-XY转速传感器（浸在油里检测的转速传感器，46#汽轮机油）

用户要求：

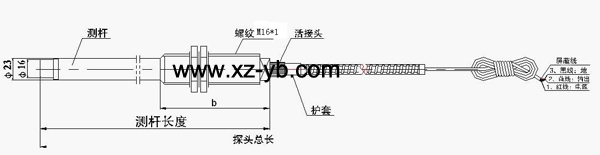

1. 螺管长度：L=85mm；2.螺纹长：L=75mm；3.螺纹：m16*1；4.直接金属带屏蔽电缆导线长L=2000mm；5.非接触式，无源，防爆型；6.输出电压：3000转/分＞15V，有效值；7.直流电阻：190-230Ω之间；8.绝缘电阻：在500V直流时，大于50MΩ；9.工作温度为：-30°～125°；10.浸在46号汽轮机油里长期工作时，不腐蚀、不脱落，对检测转速输出电压、电性能、抗干扰、防爆等都不受丝毫影响；11.安全第一，质量可靠。
无锡市胡埭（dai）仪表厂制造的：XZCB-03-85-Ⅲ-XY型转速传感器是采用电磁感应的原理来达到检测转速的目的，具有输出信号大，不需要进行放大处理，抗干扰性能强、不需外接电源，无电火花，具有防爆功能，可在烟雾、油气、水气、煤气、剧毒气体的恶劣环境下中应用。深受广大客户的青眯。选用后使用的效果很理想，取代进口的产品：XZCB-03-85-Ⅲ-XY型在油里检测的转速传感器。
无锡市胡埭（dai）仪表厂制造的：XZCB-03-85-Ⅲ-XY型转速传感器在全国个电厂46号汽轮机油里检测转速得到很好的应用：山西煤矸石电厂、内蒙古节能环保发电厂、山东济宁电厂、广东东莞糖业集团自备电厂、四川铝业发电厂……
XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器（检测宽范围转速传感器）

    无锡市胡埭（dai）仪表厂制造的XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器配套本厂制造的SZC-07型智能转速表上（高转速范围：0-99999rpm），应用配套在重庆机械集团公司制造的 出口设备上。
用户要求：转速测量范围：60rpm-75000rpm;常用范围20000rpm-60000rpm与传感器、转速表匹配，采用可拆卸航空插头连接。选用SZC-07型智能转速表。
    用户要求：用于两齿型测速盘，转速范围为：60rpm-75000rpm，螺杆尺寸长度：150-160mm带两颗螺母与转速表连接采用航空插头，信号线采用金属带屏蔽，高抗强度，高抗干扰屏蔽信号电缆，长度为10米。
    工作周期：长期连续。　

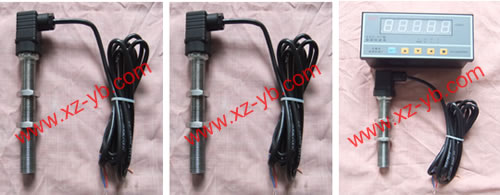

XZCB-04-M20型转速传感器

（一） 概述
    XZCB-04-M20型转速传感器采用电磁感应的原理达到测速的目的，具有输出信号大，不需要放大，有极强的抗干扰性能，不需要外电源，可在烟雾、气味、油气、水气、煤气、氨气等等恶劣环境中使用的突出优点。
    XZCB-04-M20型转速传感器根据西飞集团公司的技术要求，非常规型，安装方式改为M20×1.5全螺纹型，赫斯美插件连接，增加抗电强度，提高了耐抗强度，插拔可靠，接触电阻小，提升了传感器的技术性能。
（二） 主要数据
    •输出电压：在齿轮齿数为4.齿牙为60.材料为3.间隙为1.5m/m时。
    1000转/分＞5V(有效值)
    2000转/分＞10V(有效值)
    3000转/分＞15V(有效值)
    •直流电阻为：150Ω左右（如用户需用其他阻值的数据在订货时可注明定制）
    •绝缘阻抗：在500V直流时＞50MΩ
    •工作温度：-20℃—120℃
    •重量在：230g左右（不包括尾部引线）

    XZCB-04-M20型转速传感器在陕西省西安市阎良区西区西安飞机工业（集团）有限责任公司专用检测设备上配套应用。
　

　 XZCB-05-M44×2特殊转速传感器为某军工企业研制及制造

（1）型号及名称：XZCB-05-Ⅱ转速传感器
（2）规格：M44×2
（3）技术要求：0-60000rpm。检测时无振动脉动干扰波
（4）输出电压：>15V以上有效值
（5）绝缘阻抗：在500V直流时>50MΩ
（6）工作温度在-25℃—135℃.
（7）带航空插，可插拨分离，带高抗干扰屏蔽引出线。
注：使用下来，赢得军工企业特技研制组的一致好评。
