QJ型球型铰链机构
　

电动执行器球形铰链 QJ-310

电动执行器球形铰链 QJ-410

电动执行器球形铰链 QJ-510

电动执行器球形铰链 QJ-610
　
QJ-410A/B球形铰链，摆角18°，执行机构
连接孔Φ18，板厚B=25mm。		 QJ-610A/B球形铰链，摆角18°，执行机构
连接孔Φ26，板厚B=30mm。
    无锡胡埭（dai）仪表厂生产的QJ-410A/B球形铰链；QJ-610A/B球形铰链应用在广东平海电厂一期2×1000MW机组。
　

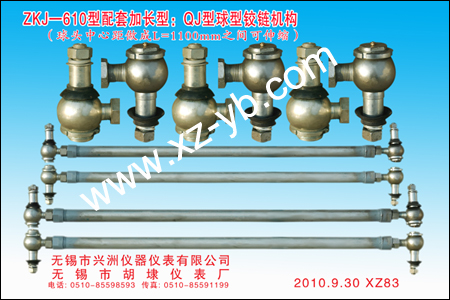

ZKJ-610型配套加长型：QJ型球型铰链机构（球头中心距做成L=1100mm之间可伸缩）
　

　
    球型铰链机构是于电动执行机构与调整阀向连接的理想机构，它采用球型铰链和直柄连杆相连接，连杆采用左右旋螺纹连接，球铰链结构采用全密封，紧凑美观，具有控制灵敏，准确(空行程小)安装调整方便等．广泛应用于工业自动控制调节系统。

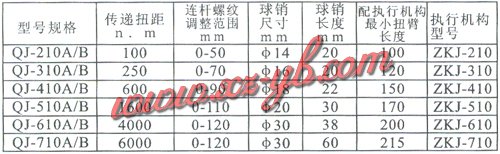

技术参数和性能：


注：连接管采用煤气管：QJ-210～410A/B型为1.25，QJ-510～710A/B型为2。

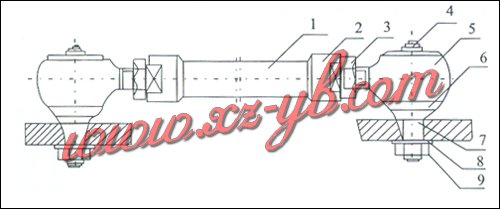

安装示意图：

      1、拉杆连接杆      2、调整螺母     3、锁紧螺母      4、油环     5、螺纹拉杆
      6、防尘罩          7、销铀        8、垫圈          9、螺母

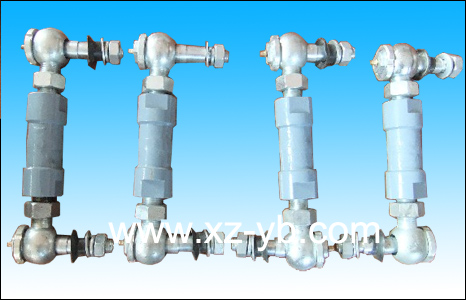

QJ-310球型铰链（按样制作）

铰链中心距200mm，连杆直径φ35
