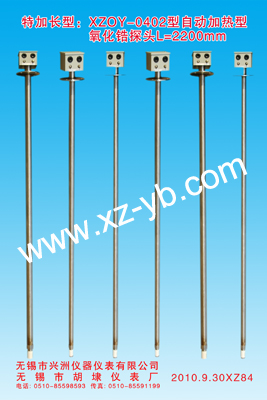

特加长型：XZOY-0402型自动加热型氧化锆探头L=2200mm |
|
 |
|
|
|
ZOY-系列氧化锆氧量分析仪是一种可靠的自动化分析仪表，能与各种电动单元仪表，常规显示记录仪及DCS集散控制系统配合使用，可对钢炉、窖炉加热炉等燃烧设备在燃烧过程中所产生的烟气含氧量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能、减少环境污染。
功能特点：
1、 本仪表分ZOY型氧化锆探头和ZOY型氧量变送器二部分组成。
2、 ZOY型探头采用不锈钢结构，氧化锆拆卸调换方便，不必外加气泵，参比气自行对流，并设有标准气接口，进行本底及预置标气检验。根据用户需求亦可配加保护套管。
3、 ZOY型仪表软件功能完备，全部面板操作，接线简单，电路集成、性能可靠、调试方便、表机性能价格在国内属领先水平。
技术指标
基本误差：<±3％F.S;仪表精度1级；探头精度2级。
量 程：0～5％O2；0～10％O2；0～20％O2；0～100％O2；
本底修正：－20mV～+20mV
冷端补偿：在0～80℃时，热电偶冷端补偿值由用户设定。
输出信号：双路隔离输出，0－10mADC或4-20mADC
负载能力：0～1.2KΩ或0～600Ω。
环境条件：0～50℃；相对湿度<90％。
电 源：220V±10％；50Hz。
响应时间：90％约5S
功 耗：变送器约8W,加热炉平均约50W

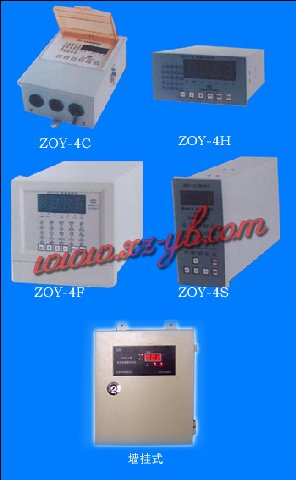

开孔尺寸：ZOY-4C墙挂式仪表250mm,M6-2
ZOY-4H盘装式仪表152×76mm(宽×高)
ZOY-4F盘装式仪表152×152 mm(宽×高)
ZOY-4S盘装式仪表76×152 mm(宽×高)
安装接线图：
1、 ZOY系列常用型号规格

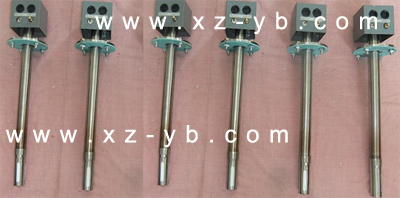

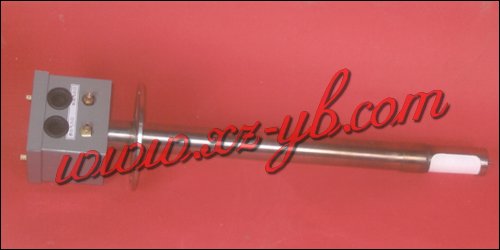

氧化锆探头ZOY-400H加热式探头
L=400 mm<600℃
氧化锆探头ZOY-800H加热式探头
L=800 mm<600℃
氧化锆探头ZOY-1200H加热式探头
L=1200 mm<600℃
氧化锆探头ZOY-1200N不加热探头
L=1200mm 600-850℃ |

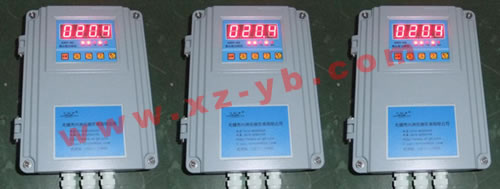

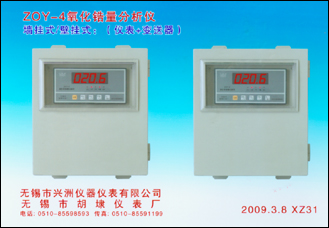

氧量变送器ZOY-4C墙挂式加热仪表
200×175×100(宽×高×长)
氧量变送器ZOY-4H盘装式加热仪表
160×80×250(宽×高×长)
氧量变送器ZOY-4F盘装式方形加热仪表
160×160×250(宽×高×长)
氧量变送器ZOY-4S盘装式竖形加热仪表
80×160×250(宽×高×长)
|
|
 |
|

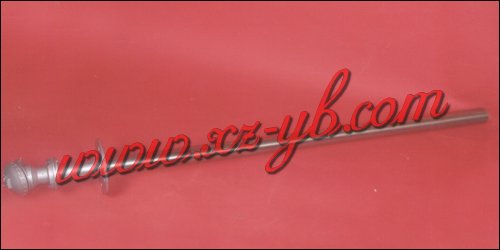

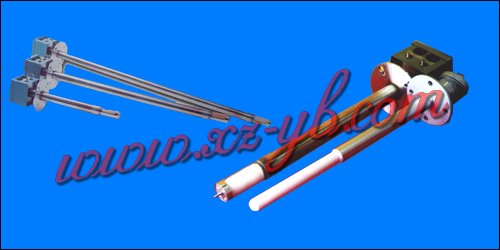

高温氧化锆定氧探头 |
|
 |
|
中高温氧化锆定氧探头 |
|
 |
|
氧化锆定氧探头 |
|
 |
|

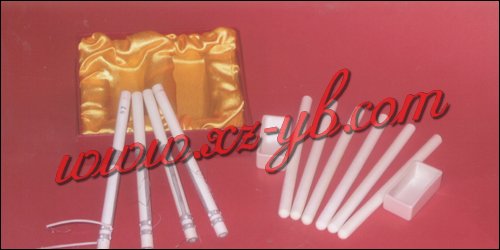

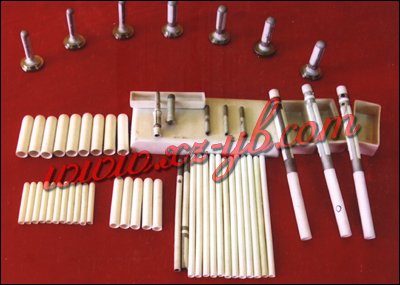

氧化锆微量氧测定元件 |
|
|
 |
|
|
|

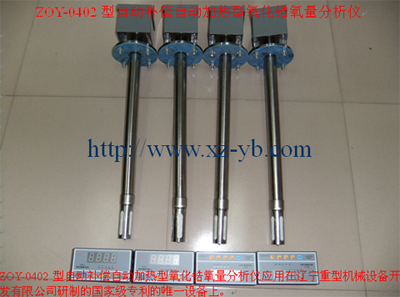

ZOY-0402型自动补偿自动加热型氧化锆氧量分析仪 |
|
 |
|
ZOY-0402型自动补偿自动加热型氧化锆氧量分析仪应用在辽宁重型机械设备开发有限公司研制的国家级专利：唯一设备上。 |
|
 |
|

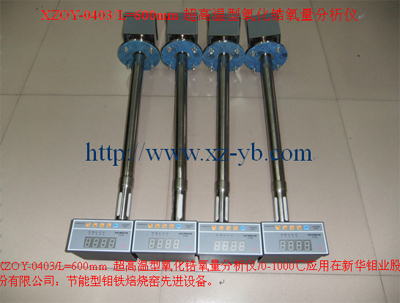

无锡市兴洲仪器仪表有限公司XZOY-0403/L=600mm超高温型氧化锆氧量分析仪/0-1000℃应用在新华钼业股份有限公司：节能型钼铁焙烧窑先进设备。 |
|
|
|

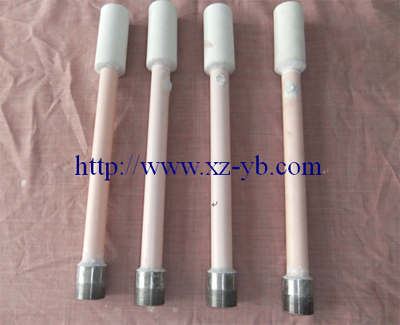

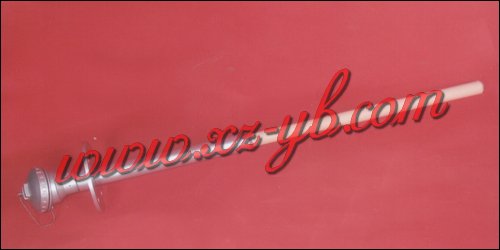

高温型刚玉氧化锆探头 |
|
 |
|
|
|
 |
|
无锡市兴洲仪器仪表有限公司、无锡市胡埭仪表厂技术科在给仪表作出厂的前通电、老化试验。 |
|
XZOEX-082型高温刚玉氧化锆探头、氧量分析仪 |
|
 |
|

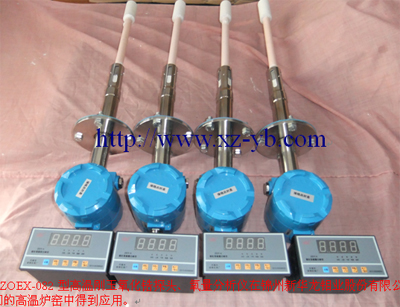

XZOEX-082型高温刚玉氧化锆探头、氧量分析仪在锦州新华龙钼业股份有限公司的高温炉窑中得到应用。 |
|
|
|
XZOEX-082型高温刚玉氧化锆探头 |
|
 |
XZOEX-082型高温刚玉氧化锆探头：导流管式，温度＞1000℃，＜1300℃，可拆卸。
运输、安装、维护、检测、调节等都极为便利。
适用于高温煤窑、烟道等场合使用。 |
|
|
